Curva caratteristica della pompa, curva del sistema, punto di lavoro, leggi di affinità: la fisica per cui la portata di una pompa centrifuga non è mai un valore fisso, e come stabilizzarla con un riduttore di flusso autoregolante
Guida tecnica
È una delle convinzioni più radicate e più sbagliate dell'idraulica applicata: una pompa "da 200 L/min" eroga 200 L/min, una pompa "da 500 L/min" eroga 500 L/min. La realtà è diversa: la portata non è una proprietà fissa della pompa, ma il risultato dell'incontro tra due curve, quella caratteristica della pompa (cosa la pompa è in grado di erogare) e quella del sistema (cosa il sistema richiede). Cambia una delle due, cambia la portata.
Questa caratteristica della pompa centrifuga è alla base di numerose criticità operative: cavitazione da run-out, sovraccarico motore, dosaggio errato, instabilità della portata in impianti di precisione. Capire perché la portata varia è essenziale per ogni progettista, installatore e manutentore: senza questa comprensione, qualunque dimensionamento è approssimato e qualunque diagnosi di un guasto è incompleta.
Questa guida descrive il principio fisico delle due curve e del loro punto di intersezione, mostra cosa succede quando la curva del sistema cambia, illustra gli scenari operativi tipici dove il fenomeno si manifesta, e indica le strategie disponibili per stabilizzare la portata. La conclusione operativa è coerente con il resto del cluster: il riduttore di flusso autoregolante è il dispositivo più semplice ed economico per limitare la portata massima di una pompa centrifuga al valore di progetto, in modo passivo e senza manutenzione.
Quattro grandezze descrivono completamente il comportamento di una pompa centrifuga in opera. Capirle elimina la maggior parte delle ambiguità che generano dimensionamenti errati e diagnosi sbagliate.
Volume di fluido nell'unità di tempo (L/min, m³/h). NON è una proprietà fissa della pompa.
Energia per unità di peso del fluido, espressa in metri colonna di liquido. Misura ciò che la pompa o il sistema "vedono".
Punto sulla curva pompa dove l'efficienza energetica è massima. Il dimensionamento ideale fa lavorare la pompa qui.
Intersezione tra curva pompa e curva sistema. È dove la pompa lavorerà effettivamente in opera, non dove la pompa "potrebbe" lavorare.

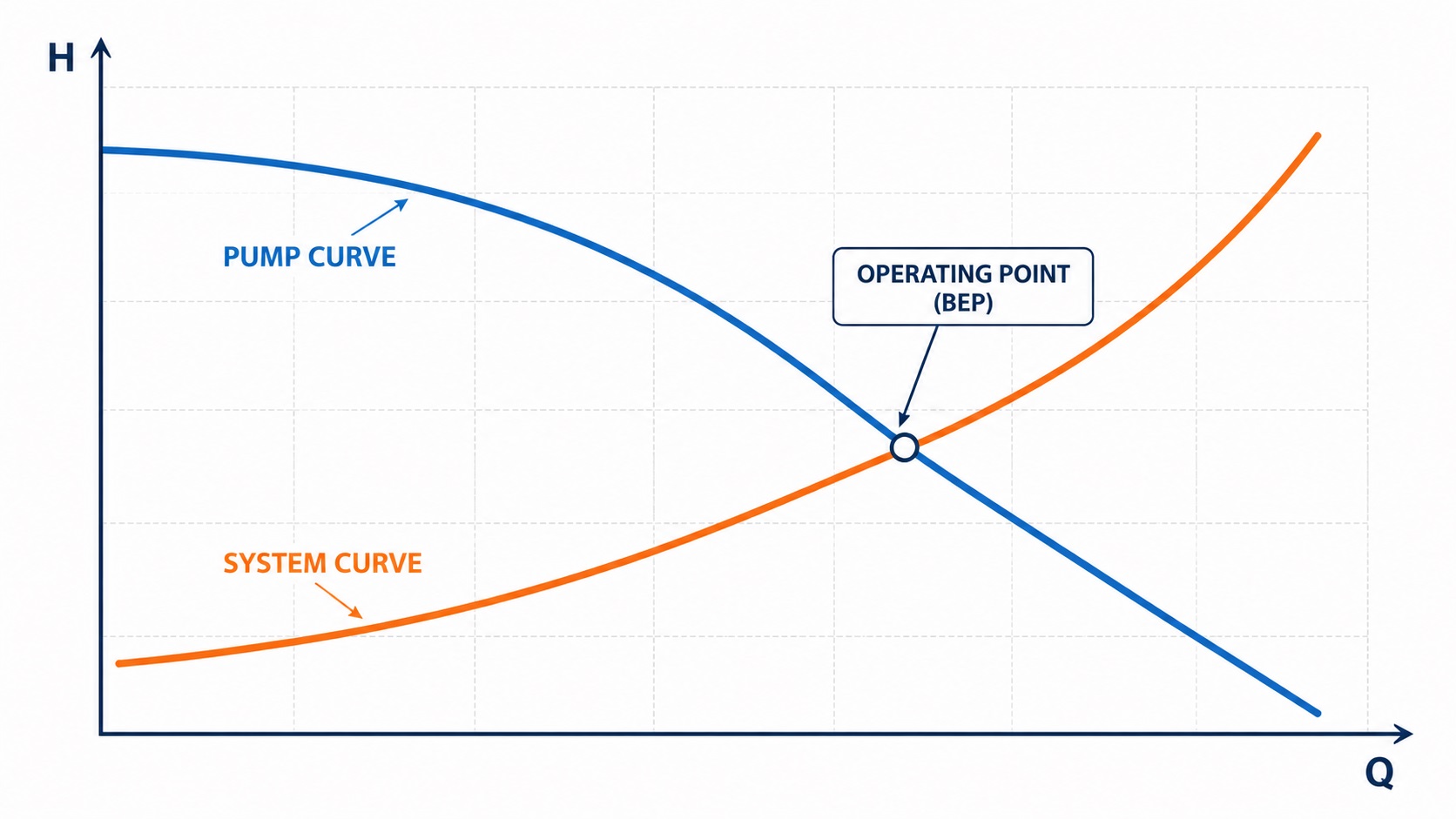

Tutta la fisica del comportamento di una pompa centrifuga si riduce a due curve sovrapposte sullo stesso grafico Q-H. La portata che la pompa eroga in opera è il punto dove le due curve si intersecano.
La curva pompa (in blu nel grafico) è una proprietà della pompa: scende da sinistra a destra perché a portata maggiore la pompa eroga prevalenza minore. La curva sistema (in arancio) è una proprietà dell'impianto: sale da sinistra a destra perché a portata maggiore le perdite di carico crescono con il quadrato della portata. Il punto di lavoro è dove le due curve si incontrano.
Quando la curva sistema cambia (per esempio si apre una valvola a valle, o si aggiungono utenze in parallelo), la sua pendenza diminuisce e l'intersezione con la curva pompa si sposta verso destra: la portata aumenta, la prevalenza erogata diminuisce. È esattamente il meccanismo per cui una pompa va in run-out: la rete a valle assorbe più di quanto previsto in progetto, e la pompa segue il sistema fino al limite della propria curva.
Cinque scenari ricorrenti negli impianti industriali e civili dove la curva del sistema cambia in modo significativo, e con essa il punto di lavoro della pompa.
All'avvio, le tubazioni a valle non sono ancora pressurizzate e la contropressione di utenza è zero. La curva del sistema parte molto piatta e si raddrizza solo dopo che le tubazioni sono piene. La pompa, in questa fase transitoria, lavora vicino al run-out con portata fino al 150% del nominale.
La valvola di mandata viene aperta a fondo (per intervento manutentivo, errore operativo, taratura sbagliata). La resistenza idraulica a valle scende drasticamente, la curva sistema diventa quasi piatta. La pompa migra a destra del BEP fino al run-out se la curva pompa lo consente.
L'impianto cresce nel tempo: ai 5 ramificazioni originali se ne aggiungono altre 3 senza riverificare la pompa. Le utenze in parallelo abbassano la resistenza complessiva, la curva sistema scende. Il punto di lavoro si sposta a destra: portata totale cresce, prevalenza per utenza cala, alcune utenze sfavorite ricevono pressione insufficiente.
Nel medio termine (anni) le tubazioni accumulano depositi che aumentano la rugosità interna e riducono la sezione effettiva. La curva sistema sale: la pompa lavora a portata inferiore, eroga prevalenza maggiore. Le utenze ricevono meno acqua del previsto. È il fenomeno opposto al run-out: la pompa migra verso sinistra del BEP.
In impianti alimentati da acquedotto, la pressione di alimentazione varia con il carico complessivo della rete: 5 bar in piena estate, 3 bar nelle ore di punta. La curva sistema non cambia, ma il punto di partenza (battente all'aspirazione) sì. La pompa lavora in condizioni diverse durante il giorno o la stagione, con portata che oscilla del 10–30%.
Per dare concretezza al concetto, un esempio numerico con valori realistici. La stessa pompa, alimentata dalla stessa rete, eroga portate molto diverse a seconda della curva del sistema effettiva.
Curva caratteristica tipica con shutoff a 70 m e BEP a 200 L/min con 50 m c.a. di prevalenza:
Dove H è in metri colonna d'acqua e Q in L/min. A Q=0 (shutoff): H=70 m. A Q=200 (BEP): H=50 m. A Q=400: H=10 m. È una pompa con head rise to shutoff ratio di (70−50)/50 = 0,4, valore tipico per centrifughe industriali.
Battente statico 10 m + perdite di carico dimensionate per 200 L/min con 40 m c.a. al punto nominale. Coefficiente K calcolato in retrospettiva:
Punto di lavoro 1: intersezione Hpompa = Hsistema 1
Il punto di lavoro coincide con il BEP della pompa. Configurazione ottimale.
Una valvola viene aperta a fondo, una nuova utenza viene aggiunta, oppure le perdite di carico calano per altri motivi. K si dimezza (da 0,001 a 0,0005):
Nuovo punto di lavoro:
La portata è cresciuta del 22% e la prevalenza erogata è scesa del 20%. La pompa lavora ora a destra del BEP, con NPSHr aumentato (rischio cavitazione) e potenza assorbita maggiore (rischio sovraccarico motore).
Si installa un riduttore di flusso nominale 200 L/min in mandata, con gomma P (range 1,4–10 bar). Quando la pompa tenta di andare a 245 L/min, il riduttore di flusso introduce una perdita di carico aggiuntiva che riporta la portata a 200 L/min ±10% (tolleranza gomma P). La pompa torna sul suo BEP, indipendentemente dalle variazioni della curva sistema.
Il riduttore di flusso non "spinge" la portata a 200 L/min: si limita a impedire che superi il valore nominale. Se per qualche motivo la curva sistema sale tanto da ridurre la portata sotto 200 L/min (per esempio per accumulo di calcare), il riduttore di flusso non interviene e la portata sarà quella che il sistema effettivamente assorbe.
Tutte le strategie servono lo stesso obiettivo (portata stabile indipendente dalle variazioni di sistema), ma con precisione, costo e complessità diverse.
In molte applicazioni industriali la combinazione corretta è riduttore di flusso + inverter: l'inverter ottimizza la velocità per minimizzare il consumo energetico al punto di lavoro nominale, il riduttore di flusso garantisce che la pompa non superi mai il valore massimo di progetto anche in caso di malfunzionamento dell'inverter, errore di taratura o manomissione del sensore di flusso. Sono dispositivi complementari, non alternativi.
Quando la pompa è alimentata da un inverter, la sua curva caratteristica cambia con la velocità di rotazione N secondo le leggi di affinità. Sono il principio fisico alla base del risparmio energetico delle pompe a velocità variabile.
Le leggi di affinità si applicano alle pompe centrifughe quando la velocità di rotazione varia (alimentazione inverter) o quando si ridimensiona il diametro della girante. Per la velocità:
Esempio: riduzione della velocità da 2.900 a 2.320 rpm (−20%):
Il vantaggio energetico è significativo: una riduzione del 20% di portata produce quasi un dimezzamento della potenza assorbita. È il motivo per cui gli inverter sono economicamente convenienti su pompe che lavorano a portata variabile, in particolare su impianti dove la domanda è significativamente inferiore al valore nominale per molte ore al giorno.
Le leggi di affinità non eliminano però la dipendenza della portata dalla curva del sistema: cambiano la curva pompa (la abbassano), ma il punto di lavoro effettivo continua a essere l'intersezione tra la nuova curva pompa e la curva sistema invariata. Un inverter senza sensore di flusso (controllato da pressione differenziale o frequenza fissa) non garantisce una portata costante, garantisce solo una velocità di rotazione costante.
Indicaci il modello pompa, la curva caratteristica, il range di pressione di rete e la portata richiesta. Identifichiamo se serve un riduttore di flusso passivo, un inverter con sensore, oppure la combinazione di entrambi, e dimensioniamo il dispositivo corretto.
Pagine prodotto, applicazioni operative e altre guide tecniche dedicate al controllo della portata e alla protezione delle pompe.
Perché la portata di una pompa centrifuga non è una caratteristica fissa della pompa, ma il risultato dell'incontro tra la curva caratteristica della pompa (relazione inversa tra prevalenza erogata e portata) e la curva del sistema (resistenza idraulica del circuito a valle, che cresce con il quadrato della portata). Quando una delle due curve cambia (variazione del livello del serbatoio, apertura/chiusura di valvole a valle, accumulo di calcare nelle tubazioni, contropressione di utenza variabile), il punto di intersezione si sposta e la portata cambia. Una pompa centrifuga risponde alla domanda del sistema, non la impone.
È il grafico fornito dal costruttore che riporta la prevalenza H (in metri colonna di liquido) che la pompa è in grado di erogare in funzione della portata Q (in litri al minuto o m³/h). La curva è discendente: a portata zero (shutoff) la pompa eroga la prevalenza massima, a portata massima (run-out) la prevalenza è minima. Il punto di miglior rendimento (BEP) è il punto sulla curva dove l'efficienza energetica è massima e la pompa subisce meno usura. La forma della curva (ripida o piatta) determina quanto la portata sia sensibile alle variazioni di carico del sistema.
È il grafico che descrive la pressione richiesta dal sistema idraulico per far passare una determinata portata. È composta da una parte statica (battente da superare, contropressione costante, dislivello geodetico) e una parte dinamica che cresce con il quadrato della portata (perdite di carico distribuite e concentrate nelle tubazioni, raccordi, scambiatori, filtri). La curva del sistema è una proprietà dell'impianto, indipendente dalla pompa: cambia se cambiano le tubazioni, le utenze a valle, lo stato di pulizia dei filtri, l'apertura delle valvole.
È il punto di intersezione tra la curva caratteristica della pompa e la curva del sistema, dove la prevalenza erogata dalla pompa è esattamente uguale alla pressione richiesta dal sistema. È il punto dove la pompa effettivamente lavorerà in opera. Se la pompa è ben dimensionata, questo punto coincide o è vicino al BEP della curva pompa. Se la curva del sistema cambia (per esempio si apre una valvola a valle e la resistenza scende), il punto di lavoro si sposta verso destra sulla curva pompa: portata aumenta, prevalenza scende. Se la resistenza aumenta, succede il contrario.
Run-out indica la condizione in cui la pompa lavora all'estremità destra della propria curva caratteristica, con portata massima e prevalenza minima. Si verifica quando la resistenza del sistema a valle è molto bassa: tubazioni vuote all'avvio, valvole completamente aperte, perdite di carico inferiori alla previsione di progetto, contropressione di utenza ridotta. In run-out la pompa subisce molteplici stress: NPSHr cresce esponenzialmente con rischio di cavitazione, il motore può andare in sovraccarico (potenza assorbita oltre il nominale), i cuscinetti subiscono carichi assiali fuori specifica, le vibrazioni aumentano. È una condizione operativa da evitare.
Le leggi di affinità descrivono come cambia la curva caratteristica della pompa al variare della velocità di rotazione N: portata Q proporzionale a N (Q1/Q2 = N1/N2), prevalenza H proporzionale a N² (H1/H2 = (N1/N2)²), potenza P proporzionale a N³ (P1/P2 = (N1/N2)³). Sono fondamentali nelle pompe a velocità variabile (alimentate da inverter), dove ridurre la velocità del 20% riduce la portata del 20%, la prevalenza del 36%, la potenza assorbita del 49%. Sono il principio fisico alla base del risparmio energetico delle pompe inverter, ma non eliminano la dipendenza della portata dalla curva del sistema: cambiano la curva pompa, non la curva sistema.
Si modifica la curva del sistema: ogni utenza aggiuntiva diventa una via di passaggio in parallelo, abbassa la resistenza idraulica complessiva e fa diventare la curva sistema più piatta. Il punto di lavoro della pompa esistente si sposta verso destra: la portata totale aumenta, la prevalenza erogata cala. Se l'aggiunta è significativa, la pompa può finire in run-out o vicino, con cavitazione e sovraccarico motore. Una pompa esistente dimensionata per N utenze non garantisce le stesse prestazioni con N+1 o N+2 utenze: va riverificato il bilancio del sistema. Spesso la soluzione è introdurre un riduttore di flusso totale per limitare la portata della pompa al valore di progetto, indipendentemente dal numero di utenze attive.
Perché la curva del sistema cambia durante la giornata insieme alla domanda. Negli impianti civili e industriali la pressione di rete varia con il carico complessivo dell'acquedotto, le utenze si attivano e disattivano nel tempo, le perdite di carico distribuite cambiano se temperatura e densità del fluido variano, gli accumuli di calcare e biofilm modificano la rugosità delle tubazioni nel medio termine. Tutti questi cambiamenti spostano il punto di lavoro sulla curva pompa, e la portata oscilla anche in assenza di interventi diretti. Una portata "costante" su una pompa centrifuga senza dispositivi di regolazione attiva è in realtà una portata che oscilla del 10–30% nel corso della giornata, il che è inaccettabile per applicazioni di precisione (dosaggio chimico, sterilizzazione UV, controlavaggio).
Le strategie principali sono quattro. Inverter con sensore di flusso e PID: regola la velocità della pompa per mantenere la portata desiderata; flessibile ma costoso, richiede strumentazione e logica di controllo. Valvola modulante a valle con sensore di flusso: stessa logica dell'inverter ma agendo sulla valvola anziché sulla pompa; introduce perdita di carico aggiuntiva. Riduttore di flusso autoregolante: limita la portata massima al valore di progetto in modo passivo, senza alimentazione né strumentazione, antimanomissione, vita 20+ anni. Saracinesca tarata: economica ma sensibile a variazioni di pressione, richiede ritaratura periodica. Per applicazioni dove serve garantire una portata massima costante senza richiedere il valore minimo, il riduttore di flusso è la soluzione standard.
No. Il riduttore di flusso autoregolante limita la portata al valore nominale quando la pressione differenziale di lavoro è dentro il suo range (per la gomma P, 1,4–10 bar). In queste condizioni la portata reale è uguale al nominale ±10% (gomma P) o ±20% (altre gomme), indipendentemente dalle variazioni di pressione. Se però la domanda del sistema è inferiore al nominale del riduttore, la portata sarà quella che il sistema effettivamente assorbe, non il nominale del riduttore: il riduttore non aumenta la portata oltre quella che il sistema richiede, ma la limita quando il sistema ne richiederebbe di più. È un dispositivo limitatore, non regolatore in entrambe le direzioni.
