MCA Strumentazione Industriale – Guida tecnica alla conformità EN 15154
Le sei parti della norma, requisiti di portata e durata, problema dell'attivazione simultanea, calcolo dell'impianto, ruolo del riduttore di flusso autoregolante. Con confronto puntuale tra EN 15154 e ANSI Z358.1
Guida tecnica

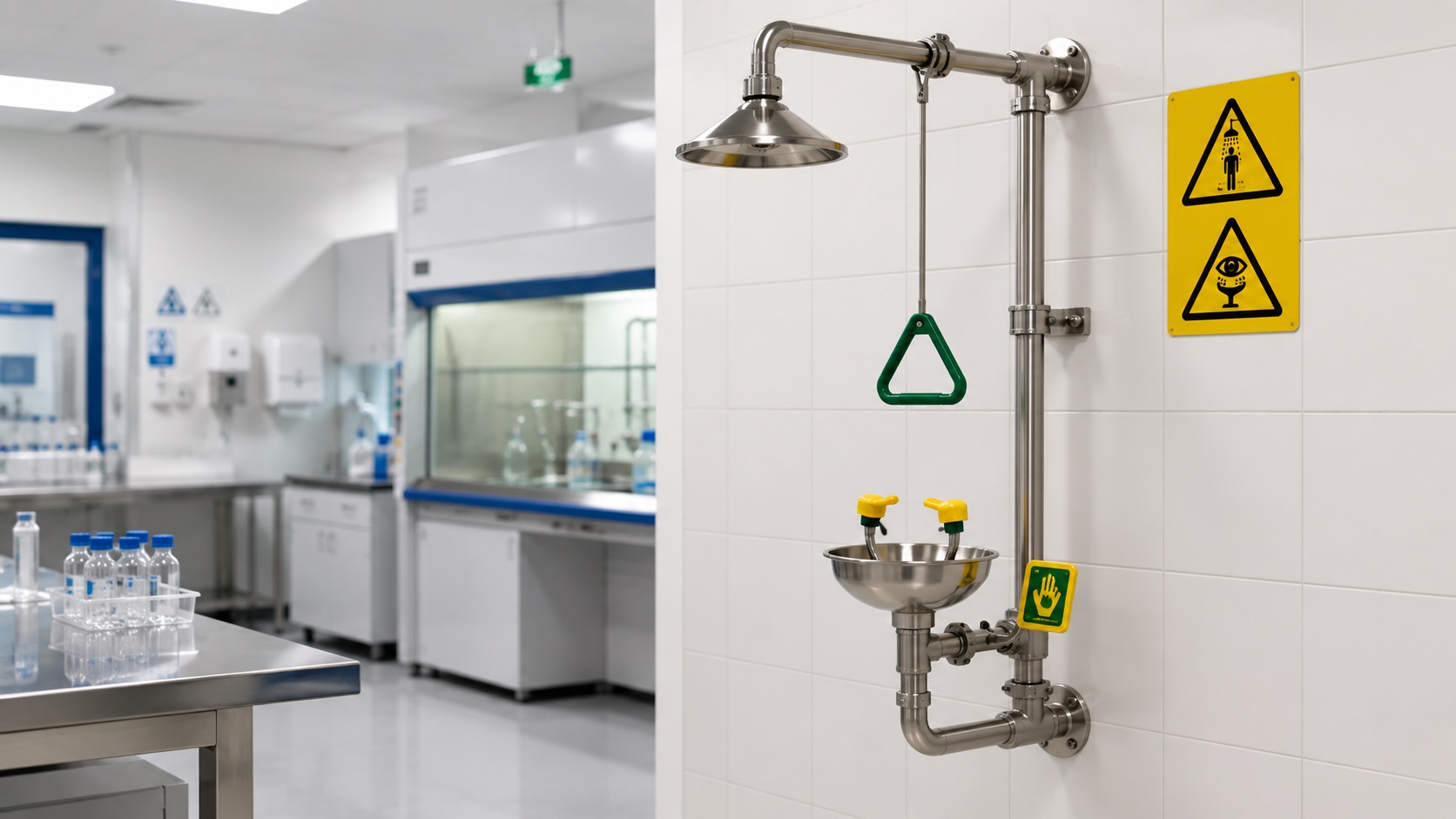

Le docce di sicurezza e le stazioni di lavaggio occhi sono dispositivi di primo soccorso essenziali in laboratori chimici, impianti industriali, magazzini di prodotti pericolosi. La loro funzione è una sola: garantire un lavaggio immediato ed efficace in caso di contatto accidentale con sostanze corrosive, irritanti o tossiche. La differenza tra una stazione conforme e una non conforme può essere quella tra una lesione transitoria e un danno permanente.
La norma europea EN 15154 fissa i requisiti tecnici per garantire questa funzione: portata minima continua, durata, temperatura, distribuzione del getto, distanza dal punto di rischio. Ma il dato che spesso viene sottovalutato è che questi requisiti devono essere garantiti indipendentemente dalle condizioni di rete: pressione del giorno, numero di stazioni in attivazione contemporanea, perdite di carico variabili nel tempo. Una stazione che eroga 60 L/min al test annuale e 35 L/min quando un collega in un'altra parte del reparto sta usando un'altra doccia non è conforme, indipendentemente da come è certificata sulla carta.
Questa guida descrive le sei parti della norma EN 15154, i requisiti di portata e gli altri parametri tecnici, il problema critico dell'attivazione simultanea di più stazioni, e il ruolo del riduttore di flusso autoregolante come dispositivo che garantisce la portata corretta in tutte le condizioni operative. Include anche un confronto puntuale con la norma americana ANSI Z358.1, che ha valori diversi e in molti casi viene richiamata anche da capitolati italiani.
È la prima fonte di confusione nei capitolati italiani. La norma europea EN 15154 e la norma americana ANSI Z358.1 fissano valori di portata significativamente diversi. In Italia entrambe sono applicabili: la EN 15154 è il riferimento europeo, ma molti capitolati industriali (in particolare in settori farmaceutico, chimico, oil&gas) richiedono espressamente la conformità ANSI come best practice perché più stringente.
Norma armonizzata europea, articolata in sei parti che coprono diversi tipi di equipaggiamento (laboratori, industriali, plumbed-in, non plumbed-in).
Standard americano più dettagliato e generalmente più stringente. Spesso richiamato da capitolati italiani e multinazionali come best practice di settore.
Conseguenza pratica: in fase di progetto va sempre specificato a quale norma si fa riferimento. Una stazione che eroga 60 L/min è conforme EN 15154-1 ma non conforme ANSI. Il dimensionamento del riduttore di flusso e della rete di alimentazione cambiano. Quando il capitolato richiama entrambe le norme, prevale la più stringente (in genere ANSI per la portata, EN per altri requisiti come la distribuzione del getto).
La norma è strutturata in sei parti che coprono tipologie di equipaggiamento e contesti di installazione diversi. Le parti 1 e 2 sono le più consolidate e le più frequentemente richiamate nei capitolati italiani; la parte 5 si applica in contesti industriali non da laboratorio.
Stazioni fisse collegate alla rete idrica per laboratori chimici. Portata minima 60 L/min, durata 15 min. È la parte più diffusa e citata.
Eyewash collegati alla rete, per laboratori e siti industriali. Portata minima 6 L/min, getto su entrambi gli occhi simultaneamente.
Docce autocontenute (con serbatoio integrato), fisse o trasportabili. Per ambienti senza disponibilità di rete idrica adeguata.
Bottiglie di lavaggio occhi, kit portatili. Capacità minima 150 ml per occhio. Equipaggiamento supplementare, non sostitutivo.
Docce per stabilimenti, magazzini, siti logistici (oltre i laboratori). Tre classi di portata: I (30-60), II (60-100), III (>100) L/min.
Docce con più ugelli per copertura corporea estesa, usate in contesti industriali con rischi chimici severi. Parte aggiunta più recentemente.
Per la maggioranza degli impianti italiani le parti applicabili sono EN 15154-1, -2 e -5. Le parti 3 e 4 si applicano dove non è disponibile collegamento alla rete idrica (ambienti remoti, contenitori, applicazioni mobili). La parte 6 è specifica per docce con copertura corporea estesa e si applica in contesti di rischio severo.
Quattro parametri tecnici devono essere garantiti perché una stazione di emergenza sia conforme alla norma. Tutti e quattro vanno verificati in fase di progettazione e in fase di test periodico.
Doccia corpo / lavaggio occhi secondo EN 15154-1/-2. Continua, indipendente dalle variazioni di rete.
Erogazione continua per almeno 15 minuti alla portata nominale. Tempo necessario per diluire le sostanze chimiche.
Acqua tiepida ('tepid'), per non scoraggiare il lavaggio prolungato e non peggiorare l'assorbimento di chimici.
50% del flusso entro raggio 200 mm, 95% entro raggio 400 mm, misurati a 700 mm dal soffione (EN 15154-1).
La stazione deve essere raggiungibile entro 10 secondi di cammino dal punto di pericolo (best practice condivisa con ANSI).
Test funzionale settimanale (attivazione corretta), test strumentale annuale (portata, T, distribuzione).
È il caso più sottovalutato in fase di progetto. Una stazione di emergenza certificata in fase di installazione singola può non essere conforme quando un'altra stazione dello stesso impianto si attiva contemporaneamente. Il fenomeno è puramente idraulico: senza dispositivi di limitazione, le due stazioni competono per la portata della rete, e la più sfavorita (più distante o con perdite di carico maggiori) riceve meno del minimo richiesto dalla norma.
Due docce alimentate dalla stessa rete a 4 bar: la prima riceve 80 L/min (sopra il minimo), la seconda riceve 35 L/min (sotto il minimo EN 15154 di 60 L/min). La seconda doccia non è conforme, anche se in test singolo erogava 60 L/min. La situazione è opposta a quella registrata in fase di accettazione: la stazione 'funziona' solo quando l'altra non viene usata.
Stesse due docce, ciascuna con un riduttore di flusso autoregolante a 60 L/min nominali installato a monte. Ciascuna doccia riceve 60 L/min indipendentemente dall'altra: la prima non può prendere più del nominale, lasciando alla seconda tutta la portata che le serve. Entrambe sono conformi in tutte le condizioni operative.
L'errore concettuale è ipotizzare che una doccia testata individualmente in fase di accettazione sia automaticamente conforme anche in funzionamento simultaneo. Le due condizioni sono idraulicamente diverse: in test singolo la pressione differenziale è massima e la portata è massima; in test multiplo la pressione differenziale si riduce per la presenza di altre utenze, e la portata cala. Il riduttore di flusso autoregolante è il dispositivo che disaccoppia la singola stazione dal comportamento della rete, garantendo la portata nominale in entrambe le condizioni.
Un caso concreto: stabilimento chimico con 4 docce di emergenza distribuite in un reparto, ognuna con stazione lavaggio occhi integrata. Norma di riferimento: EN 15154-1/-2.
Numero stazioni totali: 4 docce + 4 eyewash. Norma di riferimento: EN 15154-1 (60 L/min docce) e EN 15154-2 (6 L/min eyewash). Pressione di rete acquedotto: 4 bar minimo, 5 bar nominali. Tubazione principale di alimentazione DN50 in acciaio zincato. Lunghezza percorso totale: 25 m. Ipotesi peggiore di attivazione contemporanea: 2 docce + 2 eyewash (50% delle stazioni, ipotesi conservativa).
La rete di alimentazione deve essere in grado di erogare 132 L/min totali, con pressione residua sufficiente alla stazione idraulicamente più sfavorita per garantire ΔP nominale del riduttore di flusso (1,4 bar minimo per gomma P).
Velocità del fluido nella tubazione DN50 (Ø interno ~52 mm):
Velocità adeguata, sotto il limite di 2 m/s tipico per tubazioni civili. Perdita di carico distribuita stimata 0,02 bar/m × 25 m = 0,5 bar nella tubazione principale.
3,2 bar disponibili per il riduttore di flusso e per il soffione della doccia. Il soffione tipico ha perdita di carico circa 0,5 bar a portata nominale, quindi al riduttore restano 2,7 bar di pressione differenziale, ben dentro il range della gomma P (1,4–10 bar). Il dimensionamento è coerente.
Per ciascuna delle 4 docce: riduttore filettato DN20 (3/4"), portata nominale 60 L/min, gomma P (NBR standard, ±10%). Pressione differenziale di lavoro 2,7 bar al caso peggiore di rete. Nelle condizioni nominali (5 bar di rete) la pressione disponibile è 3,7 bar, sempre dentro range.
Per ciascuno dei 4 eyewash: riduttore filettato DN15 (1/2"), portata nominale 6 L/min, gomma LP (NBR bassa pressione, 0,4–4 bar). La gomma LP è preferibile alla P perché 6 L/min su DN15 produce pressione differenziale modesta, e la LP autoregola anche con margini di pressione ridotti.
Con i 8 riduttori installati (4 + 4), la portata di ogni stazione è limitata al valore EN 15154 indipendentemente dal numero di stazioni in attivazione contemporanea. La portata massima totale richiesta alla rete in caso di attivazione contemporanea di tutte le 4 docce + 4 eyewash è:
Questa è la portata massima possibile di tutto l'impianto, indipendentemente dalla pressione di rete. Senza i riduttori, la portata sarebbe imprevedibile e dipendente dalla pressione effettiva del momento. Con i riduttori, l'impianto è dimensionabile in modo deterministico e la conformità EN 15154 è garantita in tutte le condizioni.
| Aspetto | Senza riduttore | Con saracinesca tarata | Con riduttore di flusso |
|---|---|---|---|
| Portata in test singolo | Variabile con pressione di rete | Tarata ma sensibile a ΔP | Costante ±10/20% |
| Portata in attivazione simultanea | Cala drasticamente, non conforme | Cala con la radice di ΔP, non conforme | Mantenuta al nominale, conforme |
| Antimanomissione | n/a | Regolabile da chiunque | Sì, taratura non modificabile |
| Manutenzione | n/a | Ritaratura periodica | Nessuna nelle condizioni nominali (20+ anni) |
| Conformità EN 15154 garantita nel tempo | No | Solo se ritarata regolarmente | Sì, per tutta la vita utile del prodotto |
| Test annuale | Risultato variabile, dipendente dalla rete | Risultato dipendente dalla taratura corrente | Risultato ripetibile, conforme |
Il riduttore di flusso autoregolante è l'unica soluzione che garantisce la conformità EN 15154 in modo strutturale, senza dipendenza da taratura periodica o da condizioni di rete favorevoli. È la ragione per cui è diventato il dispositivo standard nei capitolati industriali e dei laboratori chimici.
Indicaci il numero di stazioni, la pressione di rete disponibile, le caratteristiche del miscelatore termostatico e la norma di riferimento (EN 15154 o ANSI Z358.1). Rispondiamo con il dimensionamento dei riduttori di flusso per ciascuna stazione e la verifica del bilancio idraulico complessivo.
Pagine prodotto, applicazioni operative e altre guide tecniche dedicate al controllo della portata e alla sicurezza degli impianti.
La norma EN 15154-1 (docce corpo per laboratori, plumbed-in) prescrive una portata minima di 60 L/min in modo continuo, per almeno 15 minuti. La norma EN 15154-2 (stazioni di lavaggio occhi plumbed-in) prescrive una portata minima di 6 L/min, anch'essa per almeno 15 minuti. La norma EN 15154-5 (docce corpo per siti diversi dai laboratori, ovvero ambienti industriali) introduce tre classi: Classe I 30–60 L/min, Classe II 60–100 L/min, Classe III oltre 100 L/min. La scelta della classe dipende dall'analisi di rischio del sito specifico.
EN 15154 è la norma europea, ANSI Z358.1 è la norma americana. Le due differiscono significativamente nei valori di portata: EN 15154-1 richiede 60 L/min minimo per la doccia corpo, mentre ANSI Z358.1 richiede 75,7 L/min (20 gpm). Per il lavaggio occhi: EN 15154-2 richiede 6 L/min, ANSI Z358.1 richiede 1,5 L/min (0,4 gpm) per eyewash semplice e 11,4 L/min (3 gpm) per eye/face wash combinato. ANSI è più stringente sui flussi e più dettagliata su distanze, segnaletica e ispezioni periodiche. In Italia entrambe sono applicabili: la norma europea è il riferimento di base, ma molti capitolati industriali (in particolare in settori farmaceutico, chimico, oil&gas) richiedono espressamente la conformità ANSI come best practice.
La norma EN 15154 si articola in sei parti che coprono tipologie di equipaggiamento diverse. Parte 1: docce corpo plumbed-in per laboratori. Parte 2: stazioni di lavaggio occhi plumbed-in. Parte 3: docce corpo non plumbed-in (autocontenute, fisse o trasportabili). Parte 4: stazioni di lavaggio occhi non plumbed-in (bottiglie, kit portatili). Parte 5: docce corpo per siti industriali e logistici (oltre i laboratori), aggiunta più recentemente. Parte 6: docce a ugelli multipli per siti industriali. Le parti 1 e 2 sono le più consolidate; la parte 5 è quella che si applica tipicamente nei contesti produttivi industriali, che hanno requisiti diversi dai laboratori chimici.
La norma EN 15154 prescrive una durata minima di 15 minuti di erogazione continua alla portata nominale. È un requisito centrale: 15 minuti di lavaggio sono il tempo necessario stimato per diluire e rimuovere la maggior parte delle sostanze chimiche pericolose dalla pelle o dagli occhi. Per una doccia EN 15154-1 a 60 L/min, questo significa una capacità minima di 900 litri di acqua disponibile. Per una doccia ANSI a 75,7 L/min, circa 1.135 litri. Il dimensionamento del serbatoio o del collegamento di rete deve garantire questa capacità anche nelle condizioni di pressione minima della rete, e indipendentemente dal numero di stazioni in attivazione contemporanea.
La norma EN 15154 prescrive che l'acqua sia "tiepida" (tepid in inglese), in un range tipicamente compreso tra 15 e 37 °C. Una temperatura troppo bassa scoraggerebbe l'utilizzo prolungato per il freddo, riducendo l'efficacia del lavaggio. Una temperatura troppo alta accelererebbe l'assorbimento di sostanze chimiche attraverso la pelle, peggiorando le lesioni. Per garantire la temperatura corretta, gli impianti completi prevedono spesso una valvola termostatica miscelatrice a monte della doccia, alimentata sia da acqua fredda che da acqua calda.
È il problema progettuale più frequente e più sottostimato. Senza dispositivi di limitazione, l'attivazione simultanea di due o più stazioni a valle della stessa rete porta alla competizione idraulica: la stazione più vicina alla rete riceve la maggior parte del flusso, le stazioni più lontane ricevono portate inferiori al minimo richiesto dalla norma. Una doccia che riceve 30 L/min al posto dei 60 L/min richiesti non è conforme, anche se nominalmente esiste e viene certificata in fase di installazione singola. La soluzione è installare un riduttore di flusso autoregolante su ciascuna stazione, che garantisce la portata corretta a ogni stazione indipendentemente dal numero di stazioni in attivazione contemporanea.
Il dimensionamento si basa sull'ipotesi peggiore di attivazione contemporanea. Si assume che il numero massimo realistico di stazioni possa attivarsi simultaneamente (tipicamente 2-3 in un reparto medio, fino a 5-6 in stabilimenti grandi), si moltiplica per la portata richiesta da ciascuna stazione (60 L/min docce + 6 L/min eyewash secondo EN 15154), e si dimensiona la rete principale per garantire questa portata totale. La pressione di rete deve essere sufficiente a vincere le perdite di carico e alimentare la stazione idraulicamente più sfavorita con la pressione differenziale richiesta dal riduttore di flusso (1,4 bar minimo per la gomma P standard, 0,4 bar per la gomma LP).
Una saracinesca tarata in opera mantiene una sezione fissa: la portata che passa varia con la radice quadrata della pressione differenziale. Su una stazione di emergenza, la pressione differenziale cambia continuamente con il numero di stazioni attive, con la pressione di rete del giorno, con la richiesta di acqua di altre utenze nello stesso edificio. Il risultato è una portata che oscilla del 30–50% rispetto al valore nominale, spesso sotto il minimo della norma quando più stazioni si attivano. Il riduttore di flusso autoregolante invece mantiene la portata costante indipendentemente dalle variazioni di pressione, garantendo la conformità in tutte le condizioni operative. Inoltre la saracinesca è regolabile e quindi modificabile in modo non autorizzato; il riduttore di flusso è antimanomissione per costruzione.
La scelta dipende dalla pressione di rete e dalla temperatura del fluido. Per acqua tiepida miscelata (15–37 °C come prescrive EN 15154) e pressione di rete tipica (3–5 bar), la gomma standard P (NBR, 1,4–10 bar, 60 °C) è la prima scelta. In molti impianti civili però la pressione di rete dopo PRV scende a 2–3 bar: in quel caso si valuta la gomma LP (NBR bassa pressione, 0,4–4 bar, ±20%). Se l'acqua di alimentazione passa attraverso una valvola termostatica e può raggiungere temporaneamente 60 °C in caso di guasto del miscelatore, si valuta la gomma E (EPDM, 1,4–15 bar, fino a 100 °C) per margine di sicurezza. La scelta finale va concordata in base alla configurazione specifica dell'impianto.
Sì, l'EN 15154 e le buone prassi industriali richiedono test periodici delle docce di emergenza. Il test settimanale verifica che la stazione si attivi correttamente, eroghi acqua senza intoppi e che la valvola di arresto funzioni. Il test annuale verifica con strumentazione la portata effettiva, la temperatura dell'acqua, la corretta distribuzione del getto (50% del flusso entro raggio 200 mm, 95% entro 400 mm a 700 mm dal soffione). I risultati vanno documentati e conservati. Un riduttore di flusso autoregolante mantiene la portata stabile per oltre 20 anni senza necessità di ritaratura, semplificando significativamente la gestione dei test annuali e riducendo il rischio di non conformità tra un test e l'altro.
MCA Strumentazione Industriale fornisce in tutta Italia riduttori di flusso autoregolanti a O-ring per docce di emergenza e stazioni di lavaggio occhi conformi alle norme EN 15154 e ANSI Z358.1. Affianchiamo il cliente nel dimensionamento dell'impianto in funzione del numero di stazioni, della pressione di rete disponibile e della norma di riferimento adottata, con verifica del bilancio idraulico nelle condizioni di attivazione contemporanea. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
