Valvole autoregolanti a O-ring per portata costante indipendente dalla pressione — da 0,15 a 13.500 L/min, in ottone, U-PVC e acciaio inox, per industria, trattamento acque, irrigazione e impianti di sicurezza
Valvole limitatrici di portata
I riduttori di flusso sono valvole meccaniche autoregolanti che mantengono una portata in litri al minuto preimpostata e costante, indipendentemente dalle variazioni di pressione a monte. Non hanno parti elettroniche, non richiedono alimentazione, non sono regolabili dopo l'installazione: la taratura è meccanica, definita dalla geometria interna del corpo valvola e dalla gomma di controllo selezionata in fabbrica.
La gamma copre portate da 0,15 a 13.500 L/min in versioni filettate (DN6–DN50), wafer flangiate (DN20–DN400) e inserti (a partire da 12,45 mm). I corpi sono disponibili in ottone, ottone rosso, U-PVC e acciaio inox; le gomme di controllo in NBR, EPDM e Viton, per coprire range di pressione fino a 20 bar e temperature fino a 200 °C.
Sono usate in numerose applicazioni dove la portata deve restare entro un valore massimo prestabilito: protezione di pompe centrifughe da cavitazione e sovraccarico, docce di sicurezza e stazioni di lavaggio occhi conformi a EN 15154, controllo di portata in impianti di trattamento acque, dosaggio costante in sistemi di miscelazione chimica, controllo dell'acqua di raffreddamento di condensatori e tenute meccaniche, sterilizzazione UV, irrigazione e antincendio.
Un riduttore di flusso non è semplicemente una valvola di strozzamento. È una valvola con un comportamento autoregolante passivo che reagisce alle variazioni di pressione mantenendo costante la portata. Sei caratteristiche lo distinguono da una valvola a saracinesca, da un orifizio fisso o da una valvola di mantenimento di pressione.

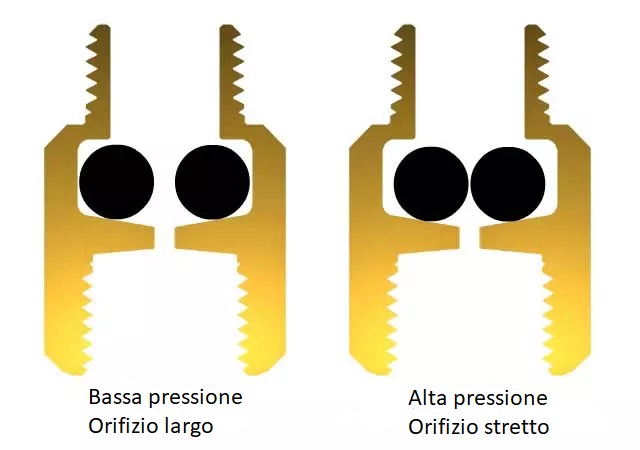

Il principio di funzionamento è puramente meccanico. Al centro del corpo valvola c'è una sede di forma conica. In questa sede è alloggiata una guarnizione di gomma di forma calibrata, l'O-ring di controllo. La pressione differenziale tra ingresso e uscita deforma l'O-ring spingendolo nella sede: a pressione maggiore, l'O-ring si schiaccia e l'area di passaggio si riduce; a pressione minore, l'O-ring si rilassa e l'area si allarga. La portata in litri al minuto resta costante.
L'O-ring è in posizione di riposo. L'orifizio di passaggio è alla sua dimensione massima. Il fluido attraversa la valvola con perdita di carico minima e la portata si autoregola sul valore nominale impostato.
L'aumento della pressione a monte spinge l'O-ring verso il basso, contro la sede conica. La gomma si deforma e il diametro effettivo dell'orifizio si riduce in modo proporzionale: l'area di passaggio si stringe esattamente quanto serve a mantenere costante il flusso.
Quando la pressione a monte cala, l'O-ring riprende elasticamente la forma originale. L'orifizio si riapre. Il ciclo è completamente reversibile e si ripete senza limiti operativi misurabili: l'O-ring lavora in flessione, non in usura.

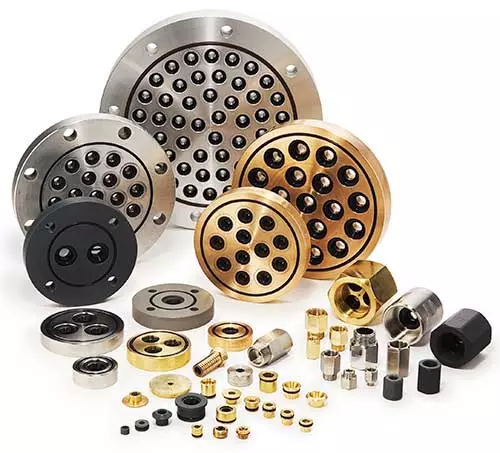

A seconda della portata richiesta, della dimensione di tubazione e del tipo di installazione, i riduttori di flusso sono disponibili in tre famiglie costruttive distinte. La scelta tra le tre dipende principalmente dalla portata massima del ramo e dalla connessione disponibile sull'impianto.
Versione standard per portate medio-piccole, con attacchi filettati ISO 228 (BSP) o NPT. Configurazione predefinita femmina/femmina, disponibili anche maschio/femmina, femmina/maschio e maschio/maschio. È la versione più diffusa nelle applicazioni industriali e di servizio dove la connessione di tubazione è già filettata.
DN6 – DN50 fino a 342 L/minVersione flangiata di forma sandwich, da montare tra due flange di tubazione esistenti. È la soluzione standard per le portate elevate, dove la dimensione DN50+ rende impraticabile la connessione filettata. Fornitura standard secondo ISO 7005 PN10; standard ANSI disponibili su richiesta.
DN20 – DN400 fino a 13.500 L/minVersione più compatta della gamma, montata all'interno della tubazione esistente, tipicamente tra raccordi filettati o all'ingresso di un contatore d'acqua. Diametro standard più piccolo di 12,45 mm. Disponibile con piccola flangia integrata e O-ring di tenuta. Soluzione tipica per limitazione invisibile e antimanomissione su utenze di rete idrica.
da 12,45 mm portate ridotte
La scelta tra filettato, wafer e inserzione dipende da portata, DN tubazione, materiale del corpo e tipo di applicazione. Possiamo dimensionare il modello corretto a partire da pochi dati: portata richiesta, pressione disponibile a monte, fluido, temperatura e tipo di connessione.
Lo stesso prodotto, autoregolante e privo di manutenzione, copre applicazioni molto diverse tra loro. Di seguito le sei aree applicative principali, con il problema tecnico che il riduttore di flusso risolve in ciascuna.
Una pompa centrifuga lavorata fuori dalla sua curva caratteristica, con portata troppo elevata, è esposta a cavitazione, sovraccarico motore, danni ai cuscinetti di spinta e instabilità di pompaggio. Il riduttore di flusso, installato in mandata, mantiene la portata entro il valore di progetto indipendentemente dalla testa idraulica disponibile, eliminando la fonte del danno.
Tipico problema: falda alta all'avvio, tubazioni vuote, perdita di carico ridotta.La norma EN 15154 prescrive una portata minima costante alle docce di emergenza e alle stazioni di lavaggio occhi, anche in caso di attivazione simultanea di più stazioni. Un riduttore di flusso per stazione garantisce flusso corretto e sicuro a ciascuna utenza, evitando che l'attivazione di una doccia degradi il flusso disponibile alle altre.
Norma di riferimento: EN 15154-1, EN 15154-2.Nei filtri multimediali, a sabbia o a carbone attivo, una portata di controlavaggio troppo elevata trascina via il letto filtrante, riducendo l'efficienza e generando perdita di materiale. Una portata troppo bassa non rigenera correttamente il filtro. Il riduttore di flusso fissa la portata di backwash al valore di progetto, indipendentemente dalla pressione di rete.
Tipico settore: potabilizzazione, trattamento acque industriali, RO.Negli sterilizzatori UV per acqua il tempo di esposizione del fluido alla radiazione è funzione diretta della portata: una portata superiore al nominale riduce il tempo di contatto e abbatte l'efficacia battericida sotto la soglia di abbattimento garantita. Il riduttore di flusso installato a monte fissa la portata massima al valore qualificato del sistema UV.
Vincolo critico: garanzia abbattimento batterico al 100%.Nei condensatori di processo, scambiatori e camicie di raffreddamento, la portata d'acqua deve essere mantenuta al valore di progetto per garantire lo scambio termico corretto. Una portata superiore non aumenta sensibilmente lo scambio ma spreca acqua e energia di pompaggio. Il riduttore di flusso, spesso accoppiato a elettrovalvola, dosa la portata corretta per ciascun ramo.
Tipico settore: chimico, distillerie, generazione, alimentare.Nei sistemi di dosaggio e miscelazione di processo, il rapporto tra additivo e portata principale è critico: una variazione di portata della linea principale genera errore di dosaggio. Il riduttore di flusso fissa la portata principale al valore di progetto, rendendo possibile un dosaggio in rapporto fisso semplice e ripetibile.
Tipico settore: chimico, alimentare, trattamento acque, antincendio.La scelta del modello segue tre passi sequenziali: portata richiesta, gomma di controllo (in funzione di pressione, temperatura e fluido), connessione e materiale del corpo. La portata nominale è il parametro principale e determina la dimensione DN minima compatibile.
Definire la portata in litri al minuto richiesta dall'applicazione. Le portate nominali standard sono disponibili da 0,15 a 233 L/min nella gamma filettata, e fino a 13.500 L/min nella gamma wafer. La portata determina la dimensione DN minima del corpo valvola (vedi tabella sotto).
La gomma definisce il range di pressione operativo, la tolleranza sulla portata, la temperatura massima e la compatibilità chimica con il fluido. Le opzioni standard:
| Tipo gomma | Materiale | Range pressione | Tolleranza portata | Temp. max | Uso tipico |
|---|---|---|---|---|---|
| P (precisione standard) | NBR | 1,4 – 10 bar | ±10% | 60 °C | Acqua e fluidi neutri, applicazione standard |
| LP (bassa pressione) | NBR | 0,4 – 4 bar | ±20% | 60 °C | Reti a bassa pressione, da 5 L/min standard |
| HP1 (alta pressione 1) | NBR | 1,4 – 15 bar | ±20% | 60 °C | Reti ad alta pressione |
| HP2 (alta pressione 2) | NBR | 1,7 – 20 bar | ±20% | 60 °C | Reti molto pressurizzate, applicazioni industriali pesanti |
| E (EPDM) | EPDM | 1,4 – 15 bar | ±20% | 100 °C | Acqua calda, vapore a bassa pressione, fluidi compatibili |
| E2 (EPDM alta pressione) | EPDM | 1,7 – 20 bar | ±20% | 100 °C | Acqua calda ad alta pressione |
| V (Viton) | FKM | 1,4 – 10 bar | ±20% | 200 °C | Fluidi aggressivi, alte temperature, FDA su richiesta |
Il corpo valvola è disponibile in ottone, ottone rosso (anti-dezincatura, per acque aggressive), U-PVC e acciaio inox. Altri materiali sono disponibili su richiesta per applicazioni speciali. Il tipo di connessione segue la tipologia costruttiva: filettata femmina/femmina di serie (con filettatura ISO 228 BSP o NPT) per i modelli DN6–DN50, wafer flangiato secondo ISO 7005 PN10 per i modelli DN20–DN400, e raccordo a inserzione per i modelli più piccoli.
Tabella delle portate massime per dimensione DN:
| Connessione | Filettatura | Portata max (L/min) |
|---|---|---|
| DN6 | 1/8" | 9 |
| DN8 | 1/4" | 9 |
| DN10 | 3/8" | 9 |
| DN15 | 1/2" | 23 |
| DN20 | 3/4" | 59 |
| DN25 | 1" | 114 |
| DN32 | 1 1/4" | 233 |
| DN40 | 1 1/2" | 233 |
| DN50 | 2" | 342 |
| DN65 (wafer) | — | 456 |
| DN80 (wafer) | — | 699 |
| DN100 (wafer) | — | 1.279 |
| DN150 (wafer) | — | 2.320 |
| DN200 (wafer) | — | 4.427 |
| DN250 (wafer) | — | 6.058 |
| DN300 (wafer) | — | 8.854 |
| DN400 (wafer) | — | 13.500 |
È la confusione terminologica più comune sul mercato. I due prodotti hanno funzioni diverse e in molti impianti vengono installati entrambi, in serie. La differenza è netta: uno controlla la pressione, l'altro controlla la portata.
| Caratteristica | Riduttore di pressione (PRV) | Riduttore di flusso |
|---|---|---|
| Variabile controllata | Pressione a valle | Portata in L/min |
| Comportamento | Mantiene costante la pressione di valle, lascia variare la portata in base alla richiesta | Mantiene costante la portata, lascia variare la pressione di valle in funzione del consumo |
| Tipico problema risolto | Sovrappressione a valle, protezione di componenti sensibili (boiler, miscelatori, lavatrici) | Eccesso di portata, cavitazione pompa, perdita controlavaggio, dosaggio errato, sovraccarico motore |
| Regolazione | Tarabile, con vite o pomello | Non tarabile, antimanomissione per costruzione |
| Quando si usano insieme | In acquedotti, irrigazione e impianti industriali è comune installarli in serie: il PRV protegge l'impianto dalla sovrappressione di rete, il riduttore di flusso fissa la portata massima erogata. I due controlli sono indipendenti e complementari. | |
→ Leggi la guida completa: riduttore di flusso vs riduttore di pressione
Tradizionalmente la limitazione di portata è stata realizzata con valvole a saracinesca o con orifizi fissi calibrati. Entrambe le soluzioni hanno svantaggi rilevanti che il riduttore di flusso elimina.
Esempio numerico tipico: alla portata nominale completa, la perdita di carico del riduttore di flusso è compresa tra 1,4 e 10 bar; al 70% della portata nominale scende a circa 4 m c.a.; al 60% a circa 0,3 bar. Una valvola a saracinesca calibrata per lo stesso punto di lavoro mantiene perdita elevata anche a portate ridotte, con conseguente spreco di energia di pompaggio.
Indicaci portata richiesta, fluido, range di pressione disponibile, temperatura e tipo di connessione: ti rispondiamo con il modello corretto, alternative possibili e disponibilità a magazzino. Per applicazioni non standard (fluidi aggressivi, materiali speciali, portate fuori catalogo) prepariamo soluzioni dedicate.
Pagine prodotto, applicazioni operative e guide tecniche dedicate al controllo della portata nei fluidi industriali, di processo e di servizio.
Il riduttore di pressione mantiene costante la pressione a valle indipendentemente da quella a monte, lasciando variare la portata in funzione della richiesta del sistema. Il riduttore di flusso, al contrario, mantiene costante la portata in litri al minuto indipendentemente dalle variazioni di pressione, e può far variare la pressione di valle. Sono prodotti complementari, non alternativi: in molti impianti vengono installati entrambi, in serie, per controllare contemporaneamente pressione e portata.
Il corpo della valvola ha al suo interno una sede conica e una guarnizione in gomma di forma calibrata, l'O-ring. Quando la pressione a monte aumenta, l'O-ring viene spinto verso il basso nella sede conica e l'orifizio si restringe, riducendo l'area di passaggio. Quando la pressione cala, l'O-ring si rilassa e l'orifizio torna ad allargarsi. Questa autoregolazione meccanica passiva mantiene costante la portata in un ampio range di pressione differenziale, senza alimentazione elettrica, molle, attuatori o regolazione manuale.
Alla portata nominale completa, la perdita di carico è compresa tra 1,4 e 10 bar per la versione standard di precisione. A portate inferiori al nominale, la perdita di carico scende rapidamente: a circa il 70% della portata nominale è dell'ordine di 4 metri di colonna d'acqua, a circa il 60% scende a 0,3 bar. Questo comportamento è il principale vantaggio rispetto a una valvola a saracinesca o a un orifizio fisso, dove la perdita di carico resta elevata anche fuori dal punto di lavoro.
Con la gomma di controllo standard di precisione (tipo P, in NBR), la tolleranza sulla portata nominale è ±10% in un range di pressione differenziale tra 1,4 e 10 bar. Con le gomme alternative (LP bassa pressione, HP alta pressione, EPDM, Viton) la tolleranza è ±20% in range di pressione più ampi e con compatibilità chimica o termica differente.
Sono disponibili sei tipi di gomma. P (NBR standard) per acqua e fluidi neutri fino a 60 °C, range 1,4–10 bar, è la più precisa. LP (NBR bassa pressione) per impianti con pressione disponibile ridotta, da 0,4 a 4 bar. HP1 e HP2 (NBR alta pressione) per range fino a 15 e 20 bar. EPDM per acqua calda fino a 100 °C e fluidi compatibili con l'EPDM. Viton per applicazioni fino a 200 °C o per fluidi aggressivi compatibili con il fluoroelastomero.
No, e questo è uno dei vantaggi del prodotto, non un limite. Il riduttore di flusso è una valvola non regolabile: la portata nominale è impostata in fabbrica selezionando il tipo di gomma e l'orifizio della sede. Questa caratteristica garantisce protezione antimanomissione: l'utente finale o l'operatore di impianto non possono modificare la taratura, eliminando una fonte tipica di malfunzionamenti e di non conformità su impianti regolati.
Nelle condizioni nominali di esercizio, ovvero entro il range di pressione, temperatura e compatibilità chimica previsti dalla gomma scelta, il riduttore di flusso ha una vita operativa tipica superiore ai 20 anni. Non sono presenti parti soggette a usura meccanica, molle, attuatori o componenti elettronici: l'unico elemento attivo è l'O-ring elastomerico, dimensionato per resistere a milioni di cicli di flessione. Il corpo della valvola in ottone, U-PVC o acciaio inox è dimensionato per durare oltre la vita dell'impianto in cui è installato.
A valle della pompa, il più vicino possibile alla mandata, quando l'obiettivo è proteggere la pompa stessa da una portata eccessiva (cavitazione, sovraccarico motore, sospensione di sabbia o aria). A valle dell'utenza specifica, quando l'obiettivo è garantire una portata costante a quel punto di consumo (docce di sicurezza, ugelli antincendio, condensatori). In impianti complessi con più utenze in parallelo, ogni ramo può avere il proprio riduttore di flusso dimensionato sulla portata richiesta da quel ramo.
Sì. La norma EN 15154 prescrive una portata minima costante per docce di emergenza e per stazioni di lavaggio occhi, indipendentemente dalla pressione di rete e indipendentemente dal numero di stazioni in funzione contemporaneamente. Un riduttore di flusso installato su ciascuna stazione garantisce esattamente questo: portata corretta a ogni doccia anche in caso di attivazione simultanea, con un comportamento idraulico stabile e ripetibile nel tempo.
Dipende dalla combinazione corpo + gomma. Per acqua potabile è disponibile la versione con corpo in ottone rosso o acciaio inox e gomma EPDM o Viton FDA, conforme alle normative di settore. Per applicazioni alimentari di processo, l'inox 316L con guarnizioni FDA è la scelta standard. La versione standard in NBR non è adatta a uso alimentare diretto. La selezione del materiale corretto va sempre confermata in base al fluido e alla normativa applicabile (D.M. 174, Reg. 1935/2004, FDA 21 CFR).
MCA Strumentazione Industriale fornisce riduttori di flusso e valvole limitatrici di portata in tutta Italia, con supporto tecnico dimensionale, assistenza in fase di selezione del modello e disponibilità di soluzioni custom per applicazioni non standard. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
