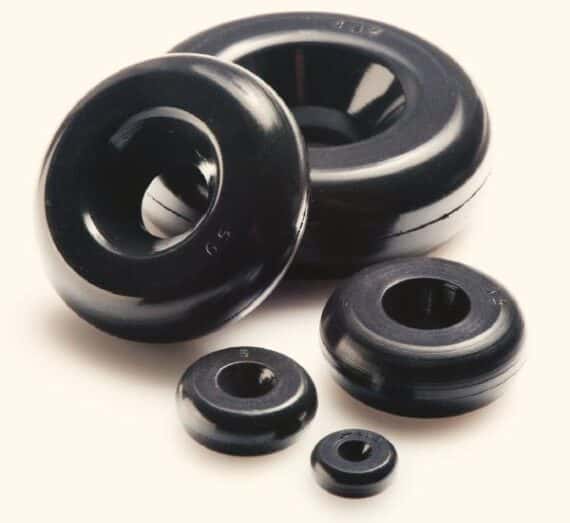

Confronto tecnico tra le tre famiglie di elastomeri usate per la gomma di controllo del riduttore di flusso autoregolante. Range operativi, compatibilità chimica, casi d'uso, errori di selezione e conseguenze in opera
Guida tecnica
Il corpo del riduttore di flusso è in metallo o in U-PVC e ha una vita strutturale tipicamente superiore a quella dell'impianto in cui è installato. Il principio di funzionamento è meccanico, passivo e privo di parti in movimento. L'unico componente attivo è l'O-ring elastomerico, e la sua durata determina la durata effettiva del prodotto. Una gomma ben scelta lavora 20+ anni senza manutenzione; una gomma sbagliata si degrada in mesi e fa derivare la portata nominale fino a renderla incoerente con la specifica di progetto.
I tre elastomeri industriali standard usati nei riduttori di flusso sono NBR (Buna-N), EPDM e FKM (Viton). Coprono insieme la grande maggioranza delle applicazioni civili, di processo e di trattamento acque. La scelta tra i tre è guidata da tre fattori: range di temperatura del fluido, range di pressione differenziale, compatibilità chimica con il fluido stesso. La scheda tecnica del catalogo MCA traduce questi tre fattori nelle sigle delle gomme di controllo (P, LP, HP1, HP2, E, E2, V): ognuna corrisponde a una formulazione specifica calibrata per un range operativo definito.
Questa guida descrive le tre famiglie elastomeriche, fornisce una tabella di compatibilità chimica con i fluidi più ricorrenti nelle applicazioni MCA, illustra gli errori di selezione più comuni e le loro conseguenze tipiche in opera. È pensata per il progettista o l'installatore che deve specificare la gomma corretta per il proprio caso, e per chi sta valutando una sostituzione su un riduttore degradato per capire cosa è andato storto.
Una fonte ricorrente di confusione nei dati tecnici è la differenza tra il range operativo generico dell'elastomero (riportato dai produttori di guarnizioni come Parker, Trelleborg, Chemours) e il range della gomma di controllo del riduttore di flusso (riportato sul catalogo MCA). I due dati non coincidono e non sono in contraddizione: si riferiscono a cose diverse.
È il range entro cui il materiale rimane integro come elastomero: non si decompone, non perde elasticità irreversibile, mantiene proprietà meccaniche di base. Per NBR è tipicamente -20 / +120 °C, EPDM -40 / +150 °C, FKM -20 / +200 °C continuo.
È il range entro cui il riduttore di flusso mantiene la portata nominale entro la tolleranza dichiarata. È più stretto perché richiede precisione meccanica di flessione/compressione, non sopravvivenza del materiale. Gomma P 60 °C, gomma E 100 °C, gomma V 200 °C.
In pratica: un O-ring NBR continua a tenere fisicamente fino a 120 °C, ma la sua deformazione nella sede conica del riduttore non è più ripetibile sopra 60 °C, e la portata reale comincia a divergere dal valore nominale. Per applicazioni dove la portata deve restare entro tolleranza dichiarata, vale il limite del catalogo MCA. Per applicazioni dove un'imprecisione del 30–40% sulla portata è accettabile, si può lavorare oltre quel limite, ma è una scelta da concordare caso per caso.
Di seguito le tre famiglie nel dettaglio. Ogni scheda riporta range operativi, principali punti di forza e limiti, casi d'uso ricorrenti.
L'NBR (Nitrile, anche detto Buna-N) è il copolimero di acrilonitrile e butadiene. È l'elastomero più diffuso nelle applicazioni industriali standard: economico, meccanicamente robusto, con buona resistenza a oli minerali e idrocarburi alifatici. È la scelta storica per applicazioni con acqua e fluidi neutri a temperatura moderata.
Nel catalogo MCA l'NBR è declinato in quattro varianti: P (precisione standard, ±10%, range 1,4–10 bar), LP (bassa pressione, ±20%, range 0,4–4 bar), HP1 (alta pressione, ±20%, fino a 15 bar), HP2 (alta pressione 2, ±20%, fino a 20 bar). Le quattro varianti differiscono per durezza Shore della formulazione: una gomma più morbida si attiva a pressioni minori (LP), una più dura sostiene pressioni maggiori (HP).
Casi d'uso tipici: reti idriche civili, protezione di pompe centrifughe in mandata acqua, controlavaggio filtri multimediali in trattamento acque potabili, dosaggio chimico con additivi neutri, irrigazione, raffreddamento condensatori in circuito chiuso. È la prima scelta in assenza di motivi specifici per spostarsi su EPDM o Viton.
L'EPDM è un terpolimero di etilene, propilene e un diene. È stato sviluppato specificamente per applicazioni con fluidi acquosi ad alta temperatura e per resistenza a invecchiamento atmosferico. È la scelta dominante per acqua calda, vapore a bassa pressione, soluzioni alcaline diluite e fluidi a base acquosa contenenti ossidanti.
Nel catalogo MCA l'EPDM è disponibile nelle varianti E (1,4–15 bar) ed E2 (1,7–20 bar, alta pressione). Tutte le varianti coprono temperatura fino a 100 °C, ben oltre il limite NBR. È la gomma da preferire ogni volta che il fluido contiene cloro residuo continuativo, ozono di disinfezione, ammoniaca diluita, o quando la temperatura di esercizio supera 60 °C anche solo nei picchi.
Casi d'uso tipici: docce di sicurezza ed eyewash conformi a EN 15154, acqua calda sanitaria, sterilizzazione UV con clorazione, controlavaggio filtri con dosaggio shock di ipoclorito, circuiti di raffreddamento ad acqua calda, torri di raffreddamento estive, impianti con acqua di processo riscaldata fino a 100 °C, applicazioni che richiedono certificazione per acqua potabile (EPDM-FDA o EPDM secondo D.M. 174/2004).
L'FKM (designazione ASTM D1418) è la famiglia dei fluoroelastomeri. La catena polimerica fluorurata, con tenore di fluoro tipicamente del 66–70%, conferisce a questi materiali resistenza chimica e termica superiore a tutti gli altri elastomeri industriali standard. Viton è il marchio registrato Chemours per la propria linea di FKM, ma altri produttori (3M Dyneon, Solvay Tecnoflon, Daikin) offrono compounds di equivalenti prestazioni.
Nel catalogo MCA il Viton è disponibile come gomma V. Range di temperatura 200 °C, range di pressione 1,4–10 bar, tolleranza ±20%. Su richiesta è disponibile anche con certificazione FDA per contatto alimentare. Il costo è significativamente più alto delle altre gomme: nel mondo elastomeri commerciali il rapporto Viton/NBR è tipicamente 5–10×, e questa è una scelta che si fa con motivazioni precise, non per sicurezza generica.
Casi d'uso tipici: dosaggio di oli e additivi, applicazioni con olio diatermico, trasferimento di carburanti, applicazioni con acidi minerali diluiti (H₂SO₄, HCl, HNO₃), processi industriali ad alta temperatura, lavaggi industriali con detergenti acidi, applicazioni alimentari e farmaceutiche con certificazione FDA, ambienti aggressivi dove NBR ed EPDM falliscono.
Tabella di compatibilità chimica delle tre gomme con i fluidi più ricorrenti nelle applicazioni MCA. Le valutazioni sono qualitative e si basano sui dati pubblicati dai principali produttori di elastomeri (Parker, Trelleborg, Chemours, Marco Rubber). Per fluidi non in tabella, o per concentrazioni e temperature elevate, va richiesta verifica caso per caso.
| Fluido | NBR | EPDM | FKM (Viton) | Note |
|---|---|---|---|---|
| Acqua di rete (T ≤ 60 °C) | Tutte e tre adatte; NBR è la scelta economica | |||
| Acqua calda (60–100 °C) | EPDM è la scelta dominante; Viton ha problemi di blistering nel vapore | |||
| Acqua potabile clorinata (≤ 1 ppm) | Concentrazioni residue di disinfezione tollerate da tutti | |||
| Ipoclorito di sodio (5–15%) | NBR si degrada; EPDM è la prima scelta su impianti di trattamento | |||
| Acqua ozonizzata | Ozono attacca rapidamente NBR; EPDM è eccellente | |||
| Soluzioni alcaline diluite (NaOH ≤ 10%) | EPDM è la scelta; Viton perde a concentrazioni e T elevate | |||
| Acidi minerali diluiti (HCl, H₂SO₄ ≤ 10%) | Viton dominante per acidi minerali | |||
| Acido acetico (organico) | Viton paradossalmente NON adatto ad acidi organici | |||
| Glicole etilenico (antigelo) | Tutti compatibili; scelta sulla T del circuito | |||
| Glicole propilenico | Come sopra | |||
| Oli minerali e idraulici | EPDM rigonfia drammaticamente; NBR e Viton ok | |||
| Gasolio, benzine, cherosene | Viton dominante per carburanti | |||
| Idrocarburi aromatici (toluene, xilene) | Solo Viton | |||
| Acetone, MEK (chetoni) | EPDM è la scelta; Viton è incompatibile | |||
| Ammoniaca diluita | EPDM dominante; Viton non compatibile con ammine | |||
| Aria compressa lubrificata | Olio nebulizzato attacca EPDM; preferire NBR | |||
| Vapore a bassa pressione (≤ 5 bar) | EPDM superiore al Viton in vapore continuo |
Legenda: Adatto Limitato (verificare T e concentrazione) Non adatto
Per fluidi non standard, miscele complesse o concentrazioni elevate la verifica della compatibilità va fatta caso per caso. Inviaci la composizione del fluido, la temperatura di esercizio e la pressione di lavoro: rispondiamo con la gomma corretta o con l'indicazione di un test di compatibilità preliminare quando il caso lo richiede.
L'esperienza di sostituzioni e diagnosi su impianti esistenti porta sempre allo stesso elenco di errori. Riconoscerli in anticipo evita installazioni che si guastano in mesi al posto che durare decenni.
L'errore più ricorrente. Si specifica la gomma standard P (NBR) per un'applicazione industriale di acqua calda, magari basandosi su un'installazione preesistente che funzionava su acqua fredda. La gomma si addolcisce, la portata deriva oltre la tolleranza, dopo qualche mese il riduttore non è più affidabile. La sostituzione corretta è EPDM (gomma E o E2). Il costo aggiuntivo è marginale rispetto alla durata.
L'EPDM è eccellente con acqua, ma rigonfia a contatto con qualsiasi olio minerale. Una situazione tipica: aria compressa "secca" che in realtà contiene olio nebulizzato dal compressore, oppure un riduttore montato dopo un raccordo lubrificato con grasso minerale durante l'installazione. L'O-ring rigonfia, blocca o riduce la portata. La scelta corretta è NBR o Viton, mai EPDM, ovunque ci sia il sospetto di olio.
Errore controintuitivo: il Viton ha range di temperatura più ampio di EPDM, ma in vapore continuo a 100–130 °C sviluppa blistering (bolle nella massa) e cracking superficiale. È un fenomeno noto in letteratura (Chemours/janhenvalve). Per applicazioni con vapore a bassa pressione l'EPDM è la scelta superiore, anche se "sulla carta" il Viton sembrerebbe più adatto.
Si specifica Viton come "scelta universale per fluidi aggressivi" senza verificare. L'acido acetico, l'acido formico, l'acetone, l'MEK, l'ammoniaca concentrata, le etanolammine attaccano il Viton. La scelta corretta per acidi organici è EPDM; per ammine è EPDM. Il Viton è eccellente per acidi minerali (HCl, H₂SO₄, HNO₃) e idrocarburi, ma NON per gli organici a corta catena.
Specificare "NBR" o "EPDM" su un capitolato di acqua potabile o di processo alimentare non basta: l'NBR commerciale standard contiene plastificanti, antiossidanti e cariche che non sono ammessi a contatto con alimenti. Serve un compound certificato (NBR-FDA, EPDM-FDA, Viton-FDA, conforme a Reg. UE 1935/2004 o D.M. 174/2004). Va sempre richiesto al fornitore il certificato del compound specifico, non una generica dichiarazione di tipologia.
La temperatura nominale del fluido è 50 °C, ma in stop estivi con pompa ferma e tubazione esposta al sole arriva a 65–70 °C. La gomma P (NBR, 60 °C) si degrada in queste condizioni di picco anche se la temperatura media resta sotto. La verifica corretta è sulla temperatura massima di breve termine, non sulla media. Ogni volta che è ragionevolmente possibile uno sforamento del limite, si sale di una categoria di gomma.
Una situazione frequente nei progetti reali è il fluido che non è puro: acqua di processo con additivi (anticorrosivi, biocidi, agenti antikalk), miscela di glicole etilenico al 30% in acqua, soluzioni di pulizia industriale con tensioattivi, condense industriali con tracce di olio o di idrocarburi. In questi casi la scelta della gomma non si fa sulla base del componente principale ma su quello che pone il vincolo più severo.
La regola operativa è: ogni componente del fluido va valutato indipendentemente, e si seleziona la gomma compatibile con il componente più critico, anche se in concentrazione minoritaria. Esempi concreti.
Quando il fluido è una miscela complessa o quando ci sono dubbi sulla concentrazione effettiva di alcuni componenti, l'approccio più sicuro è chiedere al fornitore del riduttore una verifica formale della compatibilità. In casi estremi (fluidi di sintesi, intermedi di reazione, miscele con composizione che varia nel tempo), si valuta un test di immersione preliminare dell'O-ring per qualche settimana, prima dell'installazione definitiva.
Riassumendo la procedura di scelta nei tre casi più ricorrenti:
La scelta corretta della gomma è il fattore singolo più importante per la durata del riduttore di flusso in opera. Cambiare un O-ring degradato non è la prassi del prodotto: la prassi è installare la gomma corretta una volta e dimenticarsi del riduttore per 20+ anni. Quando un riduttore richiede manutenzione frequente, quasi sempre il problema è una scelta di gomma sbagliata in origine.
Se un riduttore di flusso ha mostrato deriva della portata, perdite di tenuta o blocco entro pochi mesi o anni, quasi sempre la causa è la gomma. Inviaci la descrizione del fluido, della temperatura e della gomma installata: identifichiamo l'errore di selezione e proponiamo la sostituzione corretta.
Pagine prodotto, applicazioni operative e altre guide tecniche dedicate al controllo della portata nei fluidi industriali e di servizio.
Cambia il fluido che il riduttore può gestire e la temperatura massima a cui può lavorare senza degradare. NBR (gomma P, LP, HP del catalogo) è la scelta standard per acqua e fluidi neutri fino a 60 °C. EPDM (gomma E, E2) è la scelta per acqua calda fino a 100 °C, soluzioni alcaline diluite, acqua trattata con cloro e ozono. Viton/FKM (gomma V) è la scelta per oli minerali, idrocarburi, acidi minerali e applicazioni fino a 200 °C. Il corpo della valvola, il principio di funzionamento e la portata nominale sono identici: cambia solo il materiale dell'O-ring di controllo, ma da quella scelta dipende la durata del prodotto in opera.
L'NBR come elastomero ha un range di temperatura tipico tra −20 e +120 °C in applicazioni statiche standard. Il limite di 60 °C citato per la gomma di controllo del riduttore di flusso non è il limite di degrado dell'NBR: è il limite oltre il quale la gomma perde la precisione meccanica necessaria a mantenere la portata nominale entro la tolleranza dichiarata (±10% per la gomma P, ±20% per le altre NBR). Sopra 60 °C l'O-ring si addolcisce, la deformazione nella sede conica non è più ripetibile, la portata reale può derivare. Per applicazioni dove la precisione della portata non è critica si può accettare un esercizio fino a 80 °C, ma il dato a catalogo è 60 °C come limite di precisione.
Per acqua calda fino a 100 °C l'EPDM è quasi sempre la scelta corretta. È stato sviluppato proprio per applicazioni acquose ad alta temperatura, ha eccellente resistenza all'invecchiamento, all'ozono e ai detergenti alcalini. Il Viton, paradossalmente, ha problemi nel vapore caldo: forma blistering e cracking nel lungo periodo, e in queste condizioni l'EPDM è superiore. Si passa al Viton solo se la temperatura supera 100 °C, oppure se il fluido contiene oli, idrocarburi o acidi minerali aggressivi che attaccano l'EPDM. La regola pratica è: acqua calda e vapore a bassa pressione → EPDM; oli, carburanti, acidi minerali, processo ad alta temperatura → Viton.
Sì, ma con limiti. L'NBR resiste a concentrazioni di cloro residuo tipiche dell'acqua di rete (0,1–0,5 ppm di cloro libero in distribuzione potabile italiana), ed è la gomma standard delle reti civili. Per concentrazioni più alte la situazione cambia: shock di clorazione a 5–10 ppm o dosaggi industriali di ipoclorito di sodio degradano l'NBR nel tempo. In quei casi si passa a EPDM, che è la gomma di scelta per applicazioni con cloro continuativo o ozono. La gomma EPDM è anche la scelta tipica per impianti di trattamento acque dove la disinfezione è una funzione di processo, non un residuo.
Sì, e questo è il problema più ricorrente di selezione errata. L'EPDM si rigonfia drasticamente a contatto con oli minerali, oli idraulici, oli lubrificanti, gasolio, benzina, idrocarburi aromatici. L'aumento di volume può raddoppiare le dimensioni dell'O-ring in poche ore, fino a renderlo non funzionale. Anche tracce di olio (per esempio una valvola lubrificata con grasso al silicone vicino a un O-ring EPDM) sono accettabili, ma una valvola lubrificata con grasso minerale rovina l'EPDM. Per qualunque applicazione che possa contenere idrocarburi, anche solo come contaminazione, si va su Viton.
Il Viton è eccellente con la grande maggioranza dei fluidi industriali, ma ha precise eccezioni. Non è compatibile con: acetone, MEK e altri chetoni; esteri (acetato di etile, acetato di butile); ammine (etanolammina, ammoniaca concentrata); acidi organici come acido acetico glaciale e acido formico; basi forti concentrate (NaOH, KOH ad alta concentrazione e temperatura). Per queste sostanze le scelte alternative sono EPDM (per ammine, alcuni esteri) o elastomeri perfluorurati FFKM (Kalrez, Chemraz) per i casi più estremi. È importante notare che il Viton tollera bene gli acidi minerali (cloridrico, solforico, nitrico diluiti) ma non gli acidi organici a corta catena.
FKM è la designazione ASTM D1418 e ISO 1629 della famiglia dei fluoroelastomeri. Indica una classe di gomme sintetiche con catena polimerica fluorurata, caratterizzate da elevata resistenza chimica e termica. Viton è il marchio registrato di Chemours (originariamente DuPont) per la propria linea di FKM. In ambito tecnico FKM e Viton sono spesso usati come sinonimi, ma rigorosamente Viton è una marca di FKM, non sinonimo di FKM. Esistono altri produttori di FKM: 3M Dyneon, Solvay Tecnoflon, Daikin Dai-El. Le proprietà di base sono comparabili, ma i compounds specifici possono differire per contenuto di fluoro (66–70%), resistenza chimica e flessibilità a freddo. Nei capitolati industriali è preferibile specificare FKM con la classe (A, B, F, GF, GFLT) piuttosto che "Viton" generico.
LP sta per Low Pressure: è una formulazione di NBR ottimizzata per impianti con pressione differenziale ridotta, da 0,4 a 4 bar. La differenza rispetto alla gomma P standard non è chimica ma meccanica: la durezza Shore della gomma LP è inferiore, in modo che l'autoregolazione si attivi anche con bassa spinta sul cono. La tolleranza è ±20% invece del ±10% della P. Si usa nelle reti civili a bassa pressione, in impianti di irrigazione gravitazionali, in applicazioni dove la pressione di rete non garantisce il minimo della gomma P (1,4 bar). Sotto 0,4 bar nessuna gomma autoregola: il riduttore si comporta come un orifizio aperto.
Per contatto con alimenti o con acqua potabile non basta la generica EPDM o NBR commerciale: serve un compound certificato secondo la normativa applicabile. In Europa il riferimento è il Regolamento UE 1935/2004 per i materiali a contatto con alimenti, e in Italia il D.M. 174/2004 per le superfici a contatto con acqua potabile. In USA si segue la FDA 21 CFR 177.2600. Le gomme certificate sono formulazioni specifiche del produttore (per esempio EPDM-FDA, Viton FDA), non l'EPDM o Viton generico. Va sempre verificato che il riduttore di flusso fornito riporti la specifica certificazione richiesta dal capitolato, e che la combinazione corpo+gomma sia compatibile con il fluido alimentare specifico.
Nelle condizioni nominali di esercizio (entro range di pressione, temperatura e compatibilità chimica della gomma), l'O-ring del riduttore di flusso ha una vita operativa tipica superiore ai 20 anni. Non è una stima di marketing: è la conseguenza diretta del fatto che la gomma lavora in flessione elastica e non in scorrimento. La vita reale è sensibilmente inferiore quando una delle condizioni nominali è violata: temperatura sopra il limite, contatto con un fluido incompatibile, shock di pressione fuori range, esposizione cronica a ozono o ipoclorito su NBR. In quei casi si parla di mesi o di pochi anni, non di decenni. La scelta corretta della gomma è il fattore singolo che fa più differenza sulla durata effettiva del prodotto.
MCA Strumentazione Industriale fornisce in tutta Italia riduttori di flusso autoregolanti a O-ring con gomme di controllo NBR (P, LP, HP1, HP2), EPDM (E, E2) e FKM/Viton (V), incluse versioni con certificazione FDA e D.M. 174/2004 per uso alimentare e acqua potabile. Affianchiamo il cliente nella verifica di compatibilità chimica per fluidi non standard, miscele complesse e applicazioni di processo. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
