Controllo della portata al rack di monitoraggio corrosione conforme ASTM D2688: velocità 0,9–1,5 m/s costante, dato di corrosion rate diagnostico, validazione affidabile del programma di trattamento
Trattamento acque industriali
Il coupon rack è lo strumento standard per validare l'efficacia di un programma di trattamento chimico in torri di raffreddamento, circuiti chiusi e impianti industriali. Provini di metallo (corrosion coupons) di leghe rappresentative dell'impianto vengono pre-pesati, esposti al flusso di acqua per 30, 60, 90 o 120 giorni, poi rimossi, puliti, ripesati e analizzati. La perdita di massa è convertita in velocità di corrosione (mm/anno o MPY), che permette di valutare la performance degli inibitori in uso e di diagnosticare anomalie della chimica dell'acqua.
La validità del dato dipende da una condizione vincolante: la velocità del fluido al passaggio sui coupon deve essere costante tra 3 e 5 ft/s (0,9–1,5 m/s) per tutto il periodo di test, secondo norma ASTM D2688. Sotto i 3 ft/s il particolato si deposita sui coupon e introduce underdeposit corrosion (dato falsato verso valori alti). Sopra i 5 ft/s la velocità eccessiva eroda meccanicamente i metalli soft (rame, ottone, alluminio) sovrastimando di nuovo il corrosion rate. La portata variabile rende il dato non valido e non confrontabile tra cicli di test successivi.
Il riduttore di flusso autoregolante installato sulla linea di alimentazione del rack mantiene la portata al valore corretto indipendentemente dalla pressione differenziale del circuito, indipendentemente dal fouling progressivo del rack stesso, e indipendentemente dalla variazione del set point della pompa di ricircolo torre. Sostituisce con vantaggio il flow regulator integrato dei rack commerciali (Lakewood, Yamatho, Cannon, Vector) con prestazioni equivalenti, costo inferiore e durata superiore ai 20 anni nelle condizioni nominali.
La norma ASTM D2688 ("Standard Test Method for Corrosivity of Water in the Absence of Heat Transfer — Weight Loss Method") definisce la metodologia di test, i materiali dei coupon, la geometria del rack, le condizioni di flusso e la procedura di analisi. La conformità a questa norma è prerequisito per la confrontabilità dei dati tra cicli di test successivi, tra impianti diversi della stessa azienda, e per la validazione di un programma di trattamento.
I rack di campionamento devono operare a velocità di flusso compresa tra 3 e 5 ft/s (0,9–1,5 m/s) sui coupon. Il flusso deve essere laminare e rappresentativo delle condizioni del sistema. Lo scarico del rack deve essere aperto all'atmosfera per eliminare la contropressione. La velocità deve essere mantenuta costante per tutta la durata del test (tipicamente 30, 60, 90 o 120 giorni). La conformità a questi parametri è la pre-condizione per la validità del test e per la confrontabilità dei dati ottenuti.
Conseguenza pratica: qualunque dispositivo idraulico che non garantisca portata costante per tutto il periodo di test (settimane o mesi) compromette la validità del dato di corrosion rate, indipendentemente dalla qualità degli altri componenti del rack.
L'ordine dei coupon nel rack è critico: i metalli meno nobili (acciaio al carbonio) vanno installati a monte dei più nobili (rame, ottone) per evitare contaminazione galvanica. Il riduttore di flusso si installa a monte di tutta la sequenza di coupon.
La velocità di corrosione misurata sul coupon è la somma di tre meccanismi distinti: corrosione elettrochimica (chimica dell'acqua, efficacia inibitori), erosione meccanica (velocità del fluido) e underdeposit corrosion (deposizione di particolato a bassa velocità). Una portata fuori specifica non riduce il dato: lo distorce in modo non separabile.
Anche un rack inizialmente tarato correttamente al primo giorno di test si scosta dal valore di progetto durante le settimane di esposizione. Senza un controllo attivo della portata, quattro fattori operativi sono responsabili dello scostamento.
Il riduttore di flusso autoregolante elimina alla radice tutti e quattro i fattori. La portata al rack è determinata dalla geometria della valvola, non dalla pressione disponibile. Velocità ai coupon costante a 3–5 ft/s per tutta la durata del test, conformità ASTM D2688 garantita, dato di corrosion rate confrontabile e diagnostico.
Il dimensionamento è diretto: la portata nominale del riduttore deve generare velocità di flusso 3–5 ft/s nella tubazione del rack, secondo norma ASTM D2688. La maggior parte dei rack commerciali è costruita in tubo da 3/4 o 1 pollice PVC schedule 40, con portata equivalente facilmente calcolabile.
Contesto: centrale termica industriale con torre di raffreddamento aperta da 800 m³/h, circuito chiuso lato condensatore. Coupon rack tipo Lakewood 9050 in PVC da 3/4 pollice, 4 stazioni coupon (acciaio al carbonio, rame, ottone, SS304), test ciclico 90 giorni. Pressione differenziale disponibile sulla derivazione rack: 2,5–5,5 bar (varia con il regime della pompa torre).
Calcolo portata target: tubazione 3/4" PVC sch.40 ha diametro interno ~20,9 mm (sezione 343 mm²). Velocità target 3–5 ft/s = 0,9–1,5 m/s. Portata corrispondente: 0,000343 m² × 1,2 m/s = 0,00041 m³/s = 24,7 L/min. Si arrotonda al valore di catalogo standard: 23 L/min nominali (valore di catalogo MCA prossimo, garantisce velocità ~1,1 m/s, centro range ASTM).
Selezione modello: riduttore di flusso filettato DN15 (1/2"), portata nominale 23 L/min, gomma EPDM (range 1,4–15 bar, tolleranza ±20%, compatibilità acqua di torre con inibitori e biocidi standard), corpo in ottone rosso (resistenza a trattamenti chimici di water treatment). Connessione 1/2" BSP femmina/femmina, con riduzioni a 3/4" per il rack PVC.
Verifica: a 23 L/min nominali, perdita di carico 1,4–10 bar. La pressione disponibile (2,5 bar minima) è sufficiente per il funzionamento corretto del riduttore. Velocità ai coupon costante a 1,1 m/s = 3,6 ft/s, in pieno range ASTM D2688 (3–5 ft/s).
Beneficio operativo: portata al rack costante per tutta la durata del test 90 giorni, indipendentemente dalla modulazione della pompa torre, dal fouling del rack, dalla temperatura stagionale dell'acqua. Dato di corrosion rate valido e confrontabile con cicli precedenti, validazione affidabile del programma di trattamento chimico.
Modelli tipici per le configurazioni più comuni di coupon rack commerciali. Per applicazioni specifiche o pressioni non standard, contattaci per dimensionamento personalizzato.
| Tubazione rack | Velocità target | Portata target | Modello tipico | Connessione | Marche rack tipici |
|---|---|---|---|---|---|
| 3/4" PVC sch.40 (DN20) | 3 ft/s (0,9 m/s) | ~19 L/min | Filettato DN15 | 1/2" BSP | Lakewood 9050, Vector .75" |
| 3/4" PVC sch.40 (DN20) | 4 ft/s (1,2 m/s) | ~25 L/min | Filettato DN15 | 1/2" BSP | standard ASTM medio range |
| 3/4" PVC sch.40 (DN20) | 5 ft/s (1,5 m/s) | ~31 L/min | Filettato DN20 | 3/4" BSP | Yamatho 5GPM, Cannon |
| 1" PVC sch.40 (DN25) | 3 ft/s (0,9 m/s) | ~30 L/min | Filettato DN20 | 3/4" BSP | Vector 1" 5GPM |
| 1" PVC sch.40 (DN25) | 4 ft/s (1,2 m/s) | ~40 L/min | Filettato DN20 | 3/4" BSP | Yamatho 10GPM |
| 1" PVC sch.40 (DN25) | 5 ft/s (1,5 m/s) | ~50 L/min | Filettato DN25 | 1" BSP | Yamatho 12GPM, Vector 10GPM |
Nota: i rack commerciali integrano un flow regulator dimensionato in GPM (5, 10 o 12 GPM tipici). Conversione: 1 GPM ≈ 3,79 L/min. 5 GPM = 19 L/min; 10 GPM = 38 L/min; 12 GPM = 45 L/min. Il riduttore di flusso MCA si dimensiona sul valore di GPM equivalente del rack in uso.

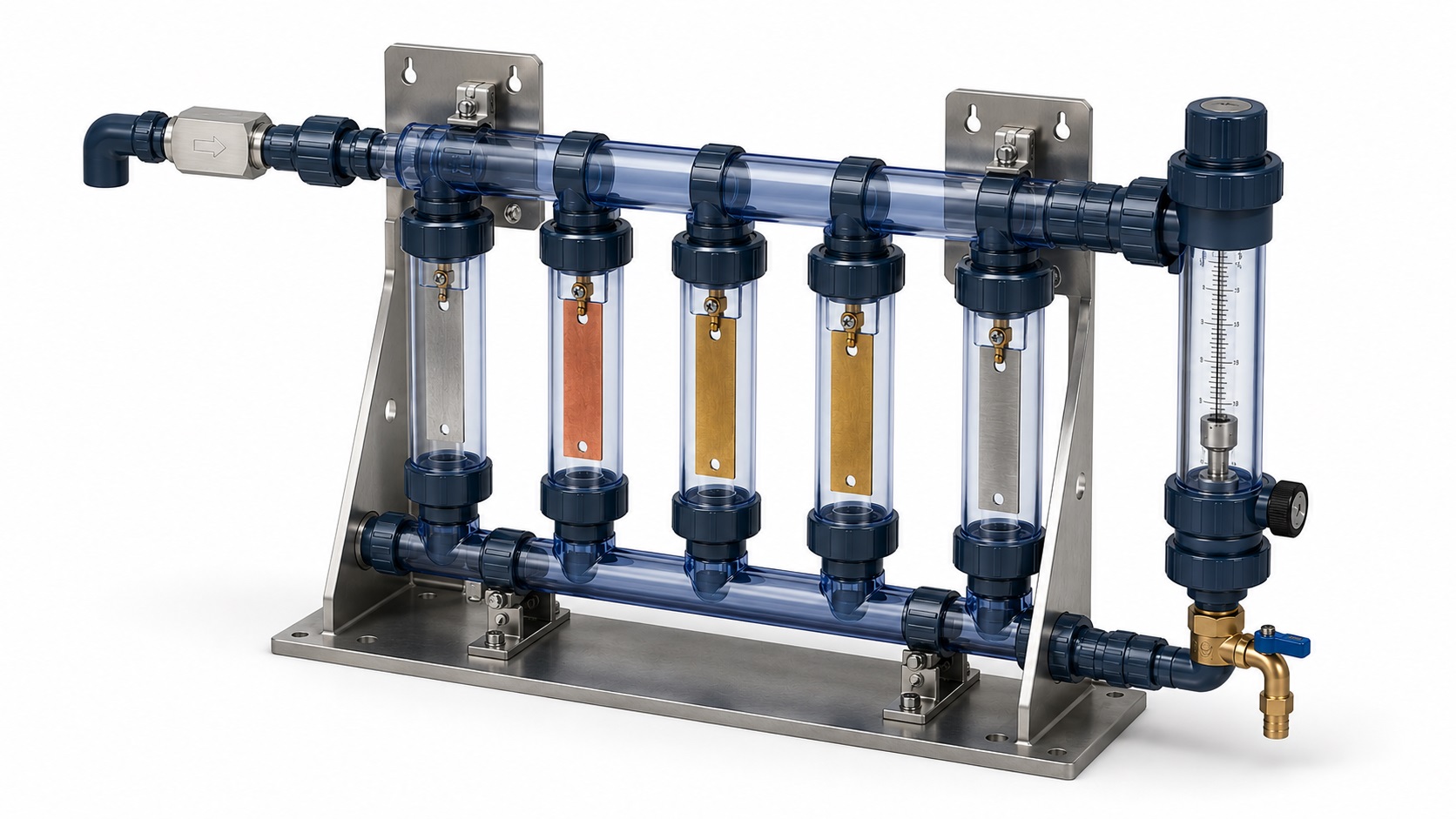

La regola di installazione standard è una: il riduttore va sulla linea di alimentazione del rack, a monte di tutti i coupon. È esattamente la posizione del flow regulator integrato nei rack commerciali. Lo scarico va lasciato libero verso il drenaggio.
Il rack si deriva dalla linea di ritorno della torre (riser, lato caldo) dove l'acqua è alla temperatura di processo. Installare sul lato freddo (mandata torre, post-raffreddamento) genera dato di corrosion rate falsamente basso, non rappresentativo delle condizioni reali del circuito.
Il riduttore va sulla linea di alimentazione del rack, dopo la valvola di intercettazione di sezionamento, prima del primo coupon. Stessa posizione del flow regulator integrato nei rack commerciali. Garantisce velocità costante per tutto il periodo di test.
Lo scarico del rack deve essere aperto all'atmosfera, scaricando in canale aperto o in raccolta drain di cantiere. Generare contropressione al fondo del rack altera la portata effettiva. La norma ASTM D2688 prescrive esplicitamente questo punto.
Per acqua di torre con inibitori e biocidi standard: corpo in ottone rosso o U-PVC, gomma EPDM. Per torri con shock chlorination frequente o biocidi ossidanti aggressivi: corpo in inox con gomma Viton. Evitare ottone giallo a contatto con acqua di torre per il rischio di dezincatura nel lungo periodo.
I rack commerciali (Lakewood, Yamatho, Cannon, Vector Industries, Eddington) integrano un flow regulator nickel-plated steel pre-tarato a portata fissa (5, 10 o 12 GPM). Funziona, ma ha tre limiti operativi che si manifestano nel tempo. Il riduttore di flusso autoregolante MCA è una alternativa diretta con prestazioni equivalenti, costo inferiore e durata superiore.
| Aspetto | Flow regulator integrato (Eddington nickel-plated) | Riduttore di flusso autoregolante MCA |
|---|---|---|
| Conformità ASTM D2688 | Sì, sui valori di taratura standard | Sì, con dimensionamento equivalente |
| Vita utile dichiarata | 5–10 anni (tipica di catalogo) | Oltre 20 anni nelle condizioni nominali |
| Sensibilità a particolato | Sensibile, richiede Y-strainer a monte | Autopulente: O-ring espelle particelle |
| Disponibilità come ricambio | Spesso solo come parte integrale del rack | Prodotto standard a catalogo, sempre disponibile |
| Costo iniziale | Medio-alto (parte di kit) | Inferiore al ricambio del flow regulator originale |
| Connessione | Specifica del costruttore del rack | BSP standard, compatibile con qualunque rack PVC |
| Materiali corpo disponibili | Nickel-plated steel | Ottone, ottone rosso, U-PVC, acciaio inox 316L |
| Tolleranza pressione differenziale | Range tipico stretto | Range ampio: 1,4–10 bar (P), 0,4–4 bar (LP), fino a 20 bar (HP) |
Per nuovi rack di costruzione propria o per la sostituzione del flow regulator originale di rack esistenti, il riduttore di flusso autoregolante MCA è la scelta tecnicamente equivalente con il migliore rapporto durata/costo nel settore water treatment.
Indicaci tubazione del rack (3/4" o 1" PVC), velocità target ASTM, pressione differenziale disponibile sulla derivazione e tipo di acqua di torre (chimica del programma di trattamento). Ti rispondiamo con il modello di riduttore di flusso corretto, alternative dimensionali e disponibilità.
Quattro contesti reali in cui il riduttore di flusso autoregolante è la scelta corretta per un coupon rack di monitoraggio corrosione.
Centrale termica, acciaieria, fonderia, vetreria con torre di raffreddamento aperta da 200–2000 m³/h. Programma di trattamento con inibitori di corrosione, biocidi, antiscalanti. Coupon rack 3/4" o 1" PVC con 4 stazioni coupon (acciaio C, Cu, Cu/Zn, SS304), test ciclico ogni 60–90 giorni. Riduttore di flusso garantisce dato di corrosion rate confrontabile tra cicli successivi.
Centro commerciale, ospedale, ufficio direzionale con sistema HVAC a circuito chiuso (chilled water + hot water loop). Coupon rack di monitoraggio installato sul ramo di ritorno acqua refrigerata e/o di ritorno acqua calda. Validazione dell'efficacia degli inibitori per glycol o acqua trattata. Test ciclici con confronto stagionale.
Cambio del fornitore del programma chimico di trattamento (es. da Nalco a ChemTreat, o adozione di un programma in-house). Il coupon rack è lo strumento standard per documentare oggettivamente le prestazioni del nuovo programma rispetto al precedente. La portata costante al rack è prerequisito per la confrontabilità dei dati pre/post cambio: discrepanze sulla velocità del flusso renderebbero il test inutilizzabile come argomento di scelta.
Acqua di processo con contenuto di idrocarburi, biocidi specifici, condizioni operative gravose (temperatura, pH, contaminazione). Coupon rack in inox 316L con gomma Viton per resistenza chimica. Il riduttore di flusso è critico per garantire dato confrontabile tra unità diverse della stessa raffineria, dato che le pressioni di mandata variano significativamente tra sezioni di impianto.
Variazioni inspiegabili del corrosion rate tra cicli successivi, dati non confrontabili tra impianti, difficoltà nel validare cambi di programma chimico: spesso la causa è un controllo idraulico inadeguato del rack. Possiamo aiutarti a verificare il rack esistente o dimensionare un nuovo riduttore di flusso conforme ASTM D2688.
Pagine prodotto, applicazioni adiacenti e guide tecniche per il water treatment industriale e il monitoraggio della corrosione.
Un coupon rack (rack di campionamento corrosione) è una linea idraulica laterale derivata dal circuito di acqua di raffreddamento, in cui sono alloggiati provini metallici pre-pesati e pre-misurati (corrosion coupons) di leghe rappresentative dell'impianto. Dopo un periodo di esposizione di 30, 60, 90 o 120 giorni, i coupon vengono rimossi, puliti, ripesati e analizzati per calcolare la velocità di corrosione media del sistema (mass loss method). Il dato è espresso in mm/anno o in MPY (mils per year). Il coupon rack è lo strumento standard per validare l'efficacia del programma di trattamento chimico (inibitori di corrosione, biocidi, antiscalanti) ed è prescritto da ASTM D2688.
La velocità del fluido al passaggio sui coupon deve essere mantenuta costante tra 3 e 5 ft/s (0,9–1,5 m/s) durante tutto il periodo di test. Sotto i 3 ft/s, il particolato in sospensione nell'acqua si deposita sul coupon generando underdeposit corrosion, che falsa il dato verso valori più alti. Sopra i 5 ft/s, la velocità eccessiva eroda fisicamente i metalli più teneri (rame, ottone, leghe di alluminio) generando di nuovo dati falsamente alti per perdita di massa per erosione, non per corrosione chimica. La portata costante è la condizione di validità del test: una portata variabile rende il dato di corrosion rate non confrontabile e non valido.
Per un rack costruito con tubo da 3/4 pollici PVC schedule 40 (DN20, ID circa 20,9 mm), la portata equivalente alla velocità standard 3–5 ft/s è 19–30 L/min. Per un rack da 1 pollice PVC (DN25, ID circa 26,6 mm), la portata equivalente è 30–45 L/min. I rack commerciali di marca (Lakewood, Yamatho, Cannon, Vector Industries) integrano un flow regulator dimensionato a valori standard: 5 GPM (19 L/min) per rack da 3/4 pollici, 10–12 GPM (38–45 L/min) per rack da 1 pollice. Il riduttore di flusso autoregolante MCA è dimensionabile esattamente su questi valori, sostituendo il regolatore di flusso originale con prestazioni superiori e durata di oltre 20 anni.
ASTM D2688 è lo standard internazionale che specifica i metodi di test per la determinazione della corrosività dell'acqua nei sistemi di raffreddamento attraverso il metodo di perdita di peso (weight loss method) su coupon di metallo. Definisce le condizioni di test obbligatorie: tipologia e dimensione dei coupon, materiali di riferimento (acciaio al carbonio, rame, ottone, acciaio inox, alluminio), velocità di flusso al rack (3–5 ft/s), durata di esposizione, procedura di pulizia e ripesatura, calcolo del corrosion rate. La conformità ASTM D2688 è prerequisito per la confrontabilità dei dati e per la validazione dei programmi di trattamento chimico in uso nel settore industriale.
Sulla linea di alimentazione del rack, all'ingresso del primo coupon e a valle della valvola di intercettazione di sezionamento. La stessa posizione del flow regulator integrato dei rack commerciali. Lo scarico del rack deve essere libero verso la discesa, per non generare contropressione che modificherebbe la portata. La connessione standard è filettata BSP femmina/femmina su tubazione PVC schedule 40, oppure flangiata per rack di portata superiore. Il riduttore deve operare a portata costante in un range di pressione differenziale 1,4–15 bar (gomma EPDM standard per il settore water treatment).
I flow regulator integrati nei rack commerciali (tipicamente Eddington nickel-plated steel) hanno tre limiti operativi: vita utile dichiarata di 5–10 anni a fronte dell'uso continuativo, sensibilità a sporco e particolato dell'acqua di torre, costo di sostituzione elevato in caso di guasto perché non sempre disponibile come ricambio singolo. Il riduttore di flusso autoregolante MCA, costruito in ottone o U-PVC, ha vita utile tipica oltre 20 anni nelle condizioni nominali, è autopulente per il movimento dell'O-ring contro la sede conica, è disponibile come prodotto standard a catalogo. Il dimensionamento è identico (portata in L/min) e il rispetto della norma ASTM D2688 è preservato.
Sì, è una applicazione comune. I coupon rack per circuiti chiusi di acqua refrigerata (chilled water HVAC) e di acqua di riscaldamento (closed loop heating) usano la stessa tipologia di rack delle torri di raffreddamento, con dimensionamento di portata identico. Per circuiti caldaia ad alta temperatura, si seleziona la versione con corpo in ottone e gomma EPDM per resistenza a temperatura fino a 100 °C, o Viton per temperature superiori. La velocità standard 3–5 ft/s resta lo stesso parametro vincolante, indipendentemente dalla temperatura del fluido.
Sì, in modo significativo. La velocità di corrosione misurata su un coupon è la combinazione di tre meccanismi: corrosione elettrochimica (dovuta alla chimica dell'acqua e all'efficacia degli inibitori), erosione meccanica (dovuta alla velocità del fluido) e underdeposit corrosion (dovuta a deposizione di particolato a bassa velocità). Una portata variabile durante il test rende impossibile separare i tre contributi: il dato finale rappresenta una media di condizioni operative non confrontabili. Una portata costante, garantita per tutto il periodo di test, isola il contributo della chimica dell'acqua e produce dati realmente diagnostici dell'efficacia del programma di trattamento.
