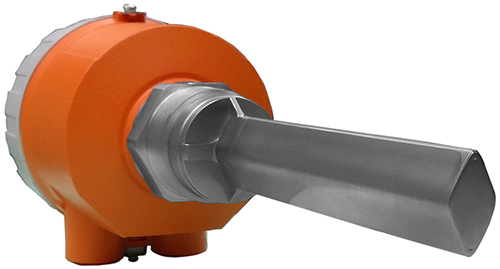

Livellostato a vibrazione single rod DuraVibe
Monitor Technologies VibraRod e PZP — alternativa specialistica al diapason a forcella
Monitor Technologies VibraRod e PZP — alternativa specialistica al diapason a forcella
Il livellostato diapason a forcella (tuning fork) è la tecnologia universale per il controllo soglia ON/OFF di liquidi e solidi e copre la maggior parte delle applicazioni industriali. Esistono però quattro scenari specifici in cui il design a due rebbi mostra dei limiti tecnici: impaccamento tra rebbi con farine fini umide e polveri appiccicose, insensibilità a polveri leggerissime sotto 50 g/l, build-up critico vicino al punto di montaggio, requisito di doppia certificazione UL/CSA + ATEX per OEM esportatori in USA/Canada.
Per questi scenari Monitor Technologies LLC (USA) ha sviluppato la linea DuraVibe single rod: tecnologia brevettata a singola asta vibrante con sword-shaped blade (lama a forma di sciabola) che elimina lo spazio interno tra elementi vibranti, eliminando di conseguenza il rischio di impaccamento di materiale. Due modelli complementari: VibraRod per la maggior parte dei materiali secchi (densità minima 160 kg/m³, particella massima 25mm) e PZP diamond shape per materiali leggerissimi (densità minima 24 kg/m³, versione hi-temp 150°C, carico verticale massimo 1000N).
M.C.A. è il distributore esclusivo Monitor Technologies LLC per l'Italia. Forniamo VibraRod e PZP DuraVibe con consulenza tecnica in italiano, valutazione applicativa, configurazione corretta in fase di ordine, ricambi e supporto post-vendita. Importante: per applicazioni standard senza i quattro scenari sopra descritti, il livellostato diapason a forcella resta la scelta tecnicamente ed economicamente preferibile, e M.C.A. la propone come prima opzione.
Il DuraVibe Monitor è la linea di livellostati a vibrazione single rod per controllo soglia ON/OFF su solidi sfusi e polveri. Si posiziona come alternativa specialistica al livellostato diapason a forcella tradizionale per quattro scenari: (1) farine fini umide e polveri appiccicose con rischio impaccamento tra rebbi forcella; (2) polveri leggerissime sotto 50 g/l fuori soglia diapason; (3) build-up critico vicino al montaggio; (4) OEM esportatori USA/Canada con doppia certificazione UL/CSA + ATEX richiesta. Due modelli: VibraRod con sword-shaped blade brevettata autopulente, densità minima 160 kg/m³, particella max 25mm, temp processo -20°C/+80°C, pipe extension fino 1.83m top mount, cable extension fino 4m; PZP diamond shape con piastra rinforzo in acciaio brevettata, densità minima 24 kg/m³ (sei volte più sensibile), particella max 40mm, carico verticale max 1000N (cinque volte più resistente), versione hi-temp dedicata fino +150°C, top mount fino 3.66m. Caratteristiche comuni: nessuna calibrazione di campo (3 sensitivity switches selezionabili), tip-sensitive immune a build-up alla base, output SPDT 3A 250VAC, alimentazione 22-27VDC o 22-232VAC universale, custodia alluminio NEMA 4, fail-safe automatico a perdita di alimentazione, LED esterno bi-color rosso/verde. Approvazioni: CSA Class II + ATEX (Ex) II 2D Ex tb [ia Da] IIIC T75°C Db + IECEx + CE tutto-in-uno (PZP remote probe (Ex) II 1D per accesso zona 20). Garanzia 2 anni standard. Made in USA, distribuzione esclusiva Italia M.C.A.
Riteniamo importante qualificare onestamente il pubblico target. Il livellostato single rod DuraVibe non è un prodotto generalista: è una soluzione tecnica per scenari specifici dove il diapason a forcella tradizionale presenta limiti applicativi documentati. Se la tua applicazione non rientra in uno dei quattro scenari sotto descritti, il diapason a forcella è probabilmente la scelta corretta.
Il problema: in applicazioni con farine fini umide, zuccheri umidi, paste, polveri appiccicose, il materiale tende ad accumularsi tra i due rebbi della forcella, formando un ponte di prodotto che impedisce la vibrazione corretta. Il sensore commuta in modo erratico o si blocca completamente, dando falsi allarmi o falsi negativi sul sistema di controllo.
La soluzione DuraVibe: il design single probe elimina fisicamente lo spazio interno tra elementi vibranti. Senza spazio non c'è impaccamento. La sword-shaped blade della VibraRod è ulteriormente autopulente: la geometria asimmetrica permette al materiale di scivolare via durante la vibrazione anche con prodotti aderenti.
Settori target: mulini farine, pastifici, zuccherifici, dairy in polvere, polveri organiche fini, polveri di legno fini in falegnamerie industriali.
Il problema: il diapason a forcella standard richiede densità apparente minima di 50-100 g/l per i solidi (8 g/l con versione speciale a bassa densità). Sotto questa soglia la forcella non riesce a rilevare il materiale perché la dampening del peso è insufficiente a smorzare la vibrazione.
La soluzione DuraVibe: il modello PZP diamond shape con sensitivity setting A lavora fino a 24 kg/m³, oltre la metà della soglia minima del diapason standard. La geometria a diamante e il gusset in acciaio brevettato amplificano la sensibilità senza compromettere la robustezza meccanica.
Settori target: industria alimentare con latte in polvere e polveri proteiche, industria farmaceutica con eccipienti e lieviti, industria cosmetica con polveri pigmentate, industria plastica con espansi e polistirolo, industria del legno con segature superfini, industria carta con scarti cellulosici, integratori in polvere.
Il problema: certi materiali (zuccheri umidi, talco, calce idrata, polveri igroscopiche, additivi alimentari, lieviti) creano deposito persistente alla base del sensore, vicino al punto di montaggio. Sul diapason standard il deposito altera la frequenza di risonanza generale del sensore producendo letture instabili o false commutazioni dopo poche settimane di esercizio.
La soluzione DuraVibe: sia VibraRod che PZP sono progettate tip-sensitive: la sensibilità è concentrata sulla punta della sonda. Eventuali depositi sulla base, anche significativi, non influenzano la lettura. Manutenzione ridotta, cicli di pulizia diradati, vita operativa estesa.
Settori target: applicazioni con materiali igroscopici, zuccherifici e raffinerie di zucchero, lavorazione talco e materiali simili, industria chimica con additivi appiccicosi, lavorazione lieviti e fermentati.
Il problema: i costruttori italiani di impianti chiavi in mano per export USA, Canada, UK hanno bisogno di livellostati con doppia certificazione UL/CSA + ATEX/IECEx tutto-in-uno per evitare di gestire varianti regionali del sensore (un codice per UE, un altro per USA, un altro per Canada). La doppia certificazione riduce i tempi di certificazione dell'impianto OEM finale e semplifica logistica e ricambi.
La soluzione DuraVibe: tutti i modelli VibraRod e PZP hanno nativamente CSA Class II + ATEX (Ex) II 2D + IECEx + CE tutto-in-uno. UL come opzione per applicazioni critiche americane. Il made in USA originale è inoltre elemento di marketing tecnico vendibile al cliente finale americano del costruttore italiano.
Settori target: OEM costruttori italiani per food machinery (Parma, Modena, Bologna), pharma machinery (Milano, Bologna), packaging machinery (Bologna, Brescia), plastic machinery (Lombardia, Veneto), cement machinery (Bergamo, Brescia).
Geometria: single probe con sword-shaped blade brevettata autopulente.
Densità minima: 160 kg/m³ (10 lb/ft³).
Particella massima: 25mm (1 inch).
Sensibilità: 3 setting (160-200, 200-250, 300-350 kg/m³).
Temp processo: -20°C a +80°C standard.
Pressione max: 10 bar (145 psi).
Frequenza risonanza: 355-390 Hz.
Process Conn: 1-1/4" NPT (con adattatore 1-1/2" NPT/BSPT).
Pipe extension: max 1.83m (6 ft) top mount, 0.61m (2 ft) side mount.
Cable extension: disponibile per applicazioni fino 4m top mount.
Materiale sonda: 304SS standard.
Carico verticale max: 100 lbs.
Approvazioni: CSA, ATEX (Ex) II 2D Ex tb [ia Da] IIIC T75°C Db, IECEx, CE.
Modello standard per la maggior parte dei materiali secchi: cereali, mangimi pellettati, sabbia, ghiaia, cemento, calce, plastica granulare, polveri tecniche generiche, tabacco, segatura, caffè, riso, arachidi, soia.
Geometria: diamond shape con gusset in acciaio brevettato di rinforzo.
Densità minima: 24 kg/m³ (1.5 lb/ft³, 6× più sensibile della VibraRod).
Particella massima: 40mm (1.6 inches).
Sensibilità: 3 setting (A: ≥24 kg/m³, B: ≥160 kg/m³, C: build-up).
Temp processo: -30°C a +80°C standard, versione hi-temp +150°C.
Pressione max: 10 bar (145 psi).
Frequenza risonanza: 286 Hz (±1 Hz).
Process Conn: 1-1/2" NPT.
Pipe extension: max 3.66m (12 ft) top mount, 0.61m side mount.
Versione cable extension disponibile.
Carico verticale max: 1000N (225 lbs, 5× più resistente VibraRod).
Approvazioni: CSA, ATEX (Ex) II 2D / II 1D remote probe, IECEx, CE.
Modello specialistico per: polveri leggerissime (latte in polvere, eccipienti farmaceutici, polveri cosmetiche, polistirolo, lieviti), materiali con build-up critico, applicazioni con flusso laterale importante sulla sonda, processi caldi fino 150°C, sale, farina, spezie, riso, arachidi, mangimi, sabbia di fonderia, cement, fly ash, gesso, polveri di vetro.
Setup: nessuna calibrazione di campo, 3 switch interni (time delay, fail-safe, sensitivity).
Output: 1 contatto SPDT isolato, 3A @ 250VAC.
Alimentazione: 22-27VDC o 22-232VAC universale.
Fail-safe automatico a perdita di alimentazione (high or low).
LED esterno bi-color rosso/verde per indicazione stato (versione Ord. Loc.).
Custodia: alluminio pressofuso, NEMA 4, IP66.
Tip-sensitive: sensibilità concentrata sulla punta, immune a build-up alla base.
Made in USA — supply chain americana stabile.
Garanzia: 2 anni standard.
Sensibilità: PZP 6× più sensibile (24 vs 160 kg/m³).
Robustezza: PZP 5× più resistente (1000N vs 100 lbs).
Particella max: PZP 40mm vs VibraRod 25mm.
Hi-temp: PZP fino 150°C, VibraRod fino 80°C.
Estensione top mount: PZP 3.66m vs VibraRod 1.83m.
Costo: PZP più costoso del VibraRod ma giustificato per scenari specialistici.
Process connection: PZP 1-1/2" NPT vs VibraRod 1-1/4" NPT.
Frequenza: PZP 286 Hz (più bassa) vs VibraRod 355-390 Hz.
Il differenziatore principale del DuraVibe rispetto al diapason a forcella tradizionale è il single probe design. Vediamo le differenze tecniche concrete:
| Caratteristica | Diapason a forcella (tuning fork) | DuraVibe single rod |
|---|---|---|
| Geometria sonda | Due rebbi paralleli (forcella) | Singola asta vibrante (sword-shaped blade VibraRod o diamante PZP) |
| Spazio interno tra elementi vibranti | Sì — punto critico per impaccamento | No — eliminazione fisica del problema |
| Comportamento con farine fini umide | Possibile impaccamento tra rebbi → falsi allarmi | No impaccamento, vibrazione stabile |
| Densità minima solidi standard | 50-100 g/l (8 g/l versione speciale) | VibraRod: 160 kg/m³ • PZP: 24 kg/m³ |
| Particella massima | Variabile per modello | VibraRod: 25mm • PZP: 40mm |
| Sensibilità a build-up base | Sensibile (frequenza risonanza alterata) | Tip-sensitive — immune a build-up base |
| Calibrazione di campo | No (vantaggio) | No (vantaggio) |
| Liquidi | Sì — versione liquidi disponibile | No — DuraVibe è dedicato ai solidi |
| Costo iniziale | Più contenuto | Premium — giustificato per scenari specifici |
| Quando preferirla | Applicazioni standard, liquidi, solidi senza problemi specifici | Solidi con uno dei quattro scenari descritti |
Conclusione operativa: il single rod non sostituisce il diapason a forcella, lo integra per quegli scenari (10-20% delle applicazioni industriali italiane) dove i limiti del design a forcella si manifestano. M.C.A. fornisce consulenza imparziale tra le due tecnologie sulla base dei dati di processo del cliente.
Coerentemente con il posizionamento di alternativa specialistica, è giusto presentare onestamente i casi in cui il DuraVibe non è la scelta più appropriata:
| Situazione | Soluzione consigliata | Motivo |
|---|---|---|
| Controllo livello standard su liquidi (acqua, oli, solventi) | Livellostato diapason a forcella | DuraVibe è dedicato ai solidi, non funziona su liquidi |
| Solidi standard (cereali, plastica granulare, sabbia, cemento) senza build-up | Livellostato diapason a forcella | Tecnologia universale, costo più contenuto, copertura applicativa ampia |
| Granulati rotondi o scivolosi che richiedono massima robustezza meccanica | Monitor KAX paletta rotante | Paletta è meccanicamente più robusta su flusso pesante di granulati |
| Recipienti piccoli o no protrusione interna ammessa | BINATROL membrana flush mount | Membrana è minima intrusione, vibrazione richiede protrusione |
| Materiali a costante dielettrica stabile per misura precisa | TrueCap RF capacitivo | Capacitivo RF Monitor con calibrazione iniziale fornisce maggiore precisione |
| Misura continua del livello (non soglia ON/OFF) | Peso a piombo elettromeccanico o ABM R-SLD radar | DuraVibe è ON/OFF point level, non fornisce valore continuo |
| Applicazione con materiali standard senza i 4 scenari specifici | Livellostato diapason a forcella | Diapason è scelta più economica e copre il caso senza compromessi tecnici |
M.C.A. fornisce consulenza imparziale sulla scelta tecnica più appropriata, anche tra tecnologie e brand diversi del catalogo. Non spingiamo il DuraVibe dove non serve.
DuraVibe è la linea di livellostati a vibrazione single rod prodotta da Monitor Technologies LLC, azienda americana di Elburn (Illinois) specializzata da oltre 60 anni in sensori di livello per polveri e solidi sfusi. La linea include due modelli: VibraRod con sword-shaped blade brevettata (lama a forma di sciabola) progettata per la maggior parte dei materiali secchi standard con densità minima 160 kg/m³; PZP diamond shape (geometria a diamante) progettato per materiali leggerissimi con densità minima 24 kg/m³ e versione hi-temp fino 150°C. Il differenziatore principale rispetto al diapason a forcella tradizionale è il single probe design: una sola asta vibrante senza spazio interno tra elementi vibranti, che elimina il rischio di impaccamento di materiale tipico delle forcelle a due rebbi (tuning fork). M.C.A. è distributore esclusivo Monitor Technologies per l'Italia e fornisce VibraRod e PZP con consulenza tecnica in italiano.
Il diapason a forcella copre la maggior parte delle applicazioni industriali ed è la scelta di prima istanza per il controllo soglia ON/OFF di liquidi e solidi standard. DuraVibe single rod si giustifica in quattro scenari specifici. Primo: farine fini, polveri umide e materiali appiccicosi (zuccheri umidi, talco, calce idrata, latte in polvere) con rischio documentato di impaccamento tra i rebbi della forcella che impedisce la vibrazione corretta — il single rod elimina lo spazio interno e quindi il problema. Secondo: polveri leggerissime con densità apparente sotto 50 g/l fuori soglia minima del diapason standard — il PZP DuraVibe lavora fino a 24 kg/m³ con sensibilità A, permettendo applicazioni come polveri di latte, eccipienti farmaceutici, polveri cosmetiche, lieviti, polistirolo. Terzo: applicazioni con build-up critico vicino al punto di montaggio dove la tecnologia tip-sensitive del PZP è immune a depositi alla base mentre la forcella vede alterata la frequenza di risonanza. Quarto: OEM costruttori italiani per export USA/Canada con requisito di doppia certificazione UL/CSA + ATEX/IECEx tutto-in-uno per evitare ricertificazione dell'impianto sul mercato di destinazione. Per applicazioni standard senza questi scenari il diapason a forcella resta tecnicamente ed economicamente preferibile.
I due modelli condividono il design single probe brevettato Monitor Technologies (no impaccamento, no calibrazione, sensibilità field-adjustable) ma sono ottimizzati per scenari diversi. VibraRod ha sword-shaped blade (lama a forma di sciabola) ed è il modello standard per la maggior parte dei materiali secchi: densità minima 160 kg/m³, particella massima 25mm, range temperatura processo -20°C a +80°C, pipe extension fino 1.83m top mount o cable extension fino 4m. Tipici materiali: cereali, mangimi pellettati, sabbia, ghiaia, cemento, calce, plastica granulare standard, polveri tecniche generiche, tabacco, segatura, caffè, riso, arachidi, soia. PZP ha geometria diamante con piastra di rinforzo in acciaio brevettata: densità minima 24 kg/m³ (sei volte più sensibile della VibraRod), particella massima 40mm, carico verticale massimo 1000N (cinque volte più resistente della VibraRod), versione hi-temp dedicata fino +150°C disponibile, top mount fino 3.66m. Tipici materiali PZP: polveri leggerissime (latte in polvere, polveri farmaceutiche, polistirolo, polveri cosmetiche, lieviti), materiali con build-up critico, applicazioni con flusso laterale importante sulla sonda.
La sword-shaped blade è la lama a forma di sciabola brevettata Monitor Technologies montata sulla VibraRod. Funziona come un sistema a risonanza meccanica eccitato da un cristallo piezoelettrico interno che fa vibrare la sonda alla sua frequenza naturale (circa 355-390 Hz). Quando il materiale tocca la sonda, la vibrazione viene smorzata e la riduzione del segnale è rilevata dal modulo elettronico che attiva il relè di uscita. La forma a sciabola della lama produce due vantaggi simultanei: (1) la geometria asimmetrica autopulente permette al materiale di scivolare via dalla lama anche con materiali aderenti, evitando depositi e impaccamenti tipici della forcella a due rebbi (tuning fork); (2) il design single probe elimina fisicamente lo spazio tra elementi vibranti dove si verifica l'impaccamento di farine fini, polveri umide, materiali appiccicosi. La sonda è tip-sensitive: la sensibilità è concentrata sulla punta, quindi eventuali depositi sulla base del sensore non influenzano la lettura. Diametro sonda ridotto rispetto a sonde tuning fork tradizionali per minore vulnerabilità a flessione.
Sì. Sia VibraRod che PZP DuraVibe hanno certificazione ATEX (Ex) II 2D Ex tb [ia Da] IIIC T75°C Db, IECEx parallela disponibile per export non-UE. La versione PZP per remote probe ha certificazione superiore (Ex) II 1D che permette accesso diretto alla zona 20 con polveri infiammabili (interno silo di farine, zuccheri, polveri di alluminio, polveri organiche fini). Direttiva di riferimento 2014/34/UE. CSA Class II per Nord America standard. CE marked. Per applicazioni in zona 20 con polveri infiammabili (mulini farine, zuccherifici, lavorazione alluminio in polvere, polveri organiche infiammabili) il DuraVibe è la scelta tecnica corretta. M.C.A. fornisce dichiarazione di conformità e documentazione tecnica completa in italiano per ogni configurazione ATEX richiesta.
No. Una caratteristica distintiva del livellostato a vibrazione (sia diapason a forcella sia single rod DuraVibe) è che non richiede taratura sul campo a differenza dei sensori capacitivi RF. Il punto di commutazione è determinato meccanicamente dalla geometria della sonda e dalla frequenza di risonanza specifica. Il setup richiede solo tre regolazioni semplici tramite switch interni: time delay, fail-safe direction (alta o bassa), sensitivity (3 settings disponibili). Ad esempio per VibraRod: 160-200 kg/m³ per materiali pesanti, 200-250 kg/m³ standard, 300-350 kg/m³ per materiali molto pesanti. Per PZP: settings A (≥24 kg/m³ super-sensibile per polveri leggerissime), B (≥160 kg/m³ standard), C (per applicazioni con build-up dove l'attivazione deve avvenire solo con copertura completa della sonda). Setup completo in pochi minuti senza strumentazione esterna.
Sì. Tutti i modelli DuraVibe (VibraRod e PZP) hanno la combinazione tutto-in-uno CSA Class II + ATEX (Ex) II 2D + IECEx senza necessità di selezionare la certificazione di destinazione in fase di ordine. Per OEM costruttori italiani di impianti chiavi in mano per export in USA, Canada, UK, UE, questo permette di standardizzare un singolo codice di sensore senza dover gestire varianti regionali. UL approval disponibile come opzione per applicazioni nordamericane critiche. La specializzazione made in USA Monitor Technologies è particolarmente rilevante per OEM food machinery, pharma machinery, packaging machinery che esportano negli Stati Uniti dove la presenza di certificazione UL/CSA originale è elemento di marketing tecnico vendibile al cliente finale americano.
I settori italiani dove il DuraVibe single rod risolve un problema applicativo concreto rispetto al diapason a forcella sono: industria alimentare con farine, zuccheri, latte in polvere (mulini, zuccherifici, dairy in polvere) dove l'impaccamento tra rebbi della forcella è documentato; industria farmaceutica e cosmetica con polveri leggerissime (eccipienti, lieviti, polveri cosmetiche, integratori in polvere) dove la densità apparente è sotto la soglia minima del diapason standard; industria plastica con espansi e polistirolo (densità tipica 15-50 kg/m³) dove solo il PZP super-sensibile può rilevare; OEM costruttori italiani di impianti chiavi in mano per export USA/Canada in settori food, pharma, packaging dove la doppia certificazione UL/CSA + ATEX è elemento di marketing tecnico; industria del legno con segature fini (falegnamerie industriali, mobilifici) dove il legno fine ha densità sotto soglia diapason; industria chimica con polveri tecniche superfini e materiali appiccicosi. Per applicazioni standard non in queste categorie, il diapason a forcella resta la scelta preferibile.
Questa pagina fa parte del cluster Monitor Technologies — distribuzione esclusiva M.C.A. per l'Italia. Per il pillar brand con la gamma completa Monitor: Monitor Technologies Italia.
Hai un'applicazione su farine fini, polveri appiccicose, materiali leggerissimi sotto 50 g/l, build-up critico vicino al montaggio? Stai progettando un impianto OEM per export USA/Canada con doppia certificazione UL/CSA + ATEX richiesta? Hai già provato un livellostato diapason a forcella e hai avuto problemi di impaccamento o falsi allarmi?
Inviaci i dati dell'applicazione (materiale stoccato con densità apparente, granulometria, temperatura di processo, presenza di umidità o build-up, dimensioni del silo, requisiti ATEX, eventuali certificazioni di export richieste) e ti supportiamo nella scelta tecnica con la gamma DuraVibe Monitor: VibraRod sword-shaped blade per materiali standard sopra 160 kg/m³, PZP diamond shape ultra-sensibile per polveri leggerissime fino 24 kg/m³, versione hi-temp PZP fino 150°C per processi caldi. Verifica imparziale dell'idoneità del DuraVibe sulla tua applicazione: ti diciamo apertamente quando la forcella diapason è la scelta corretta perché il DuraVibe non si giustifica. Distributore esclusivo Monitor Technologies LLC per l'Italia.
