📚 Guida tecnica 2026 alla misura di livello idrostatico
La misura di livello idrostatico è una delle tecniche più antiche e diffuse per determinare l'altezza di un liquido in un serbatoio. Il principio è semplice: una colonna di liquido genera una pressione idrostatica per effetto del proprio peso, e questa pressione dipende esclusivamente dall'altezza della colonna stessa — non dal volume né dalla forma del serbatoio. Misurando la pressione sul fondo (o vicino al fondo) del serbatoio, e conoscendo la densità del liquido, è possibile risalire al livello.
Secondo dati del settore, l'idrostatica copre circa il 40% del mercato elettronico globale per la misura continua di livello — più di radar, ultrasuoni o capacitivi presi singolarmente. La ragione è una combinazione di affidabilità meccanica, semplicità d'installazione, indipendenza dalla geometria del serbatoio, immunità a schiuma e vapori, costo contenuto per punto di misura. Funziona in serbatoi aperti, ventilati, chiusi e pressurizzati — purché si scelga la tipologia di sensore corretta.
Questa guida copre il principio fisico e la formula di conversione pressione → livello, le due grandi famiglie di sensori (a pressione relativa per serbatoi aperti, a pressione differenziale per serbatoi pressurizzati), vantaggi e limiti tecnologici, applicazioni nel processo industriale e i modelli LABOM PASCAL Ci4 distribuiti da MCA in Italia.
La pressione idrostatica è la pressione esercitata da una colonna di liquido in quiete, generata dal proprio peso e dalla forza di gravità. Il suo valore dipende solo dall'altezza della colonna e dalla densità del liquido — non dalla forma del recipiente, dal volume contenuto, né dalla geometria delle pareti. È il fondamento fisico che rende la misura idrostatica universale: una stessa sonda funziona in un pozzo cilindrico, in una cisterna conica, in un bacino di compensazione irregolare o in un reattore con agitatore centrale.
La colonna di liquido esercita pressione su tutte le superfici che la contengono, incluse le pareti laterali (responsabili della spinta orizzontale) e il fondo (responsabile della spinta verticale). Quando si misura il livello, ciò che conta è la pressione sul fondo (o sulla membrana del sensore posta a una quota di riferimento nota): essa è direttamente proporzionale all'altezza della colonna sovrastante, attraverso il peso specifico del liquido.
Il legame fra pressione idrostatica e altezza della colonna di liquido
e invertendo per ricavare il livello:
Esistono due tipologie fondamentali di sensori per la misura di livello idrostatico. La scelta dipende da una variabile sola ma decisiva: il serbatoio è aperto/ventilato o chiuso/pressurizzato? Da questa risposta dipende quale tecnologia funziona e quale fornirebbe letture sbagliate.
Pozzi, cisterne ventilate, vasche, bacini, fognature
Il sensore a pressione relativa misura la pressione del liquido rispetto alla pressione atmosferica esterna. La compensazione barometrica avviene tramite un sottile tubo capillare integrato nel cavo, che porta l'aria atmosferica dietro la membrana del sensore. Il risultato è la sola pressione della colonna di liquido, indipendente da variazioni meteorologiche o di quota.
È la tecnologia delle sonde di livello idrostatiche sommergibili: piccoli cilindri in acciaio inox o PP da ø16 o ø23 mm, calati sul fondo del serbatoio tramite un cavo schermato lungo fino a 250 metri. Uscita 4-20 mA standard, alimentazione 10-35 VDC, IP68 per immersione permanente.
Autoclavi, reattori, bioreattori, serbatoi gas-liquido
Il trasmettitore di pressione differenziale misura la differenza tra due punti: la pressione sul fondo del serbatoio (lato "plus") e la pressione del cielo del serbatoio sopra il liquido (lato "minus"). La sottrazione automatica elimina l'effetto della pressione di gas, vapore o atmosfera modificata che sovrasta il liquido, lasciando solo il battente idrostatico utile.
È la tecnologia obbligata per serbatoi chiusi in pressione: autoclavi pharma, reattori chimici, bioreattori, serbatoi di stoccaggio gas-liquido. Si installa tipicamente con un separatore a membrana montato lato plus sul fondo e una connessione capillare al lato minus sul cielo. Il modello di riferimento europeo è il LABOM PASCAL Ci4 LEVEL CI4400.
L'idrostatica è la tecnologia più diffusa per misurare il livello, ma non è universale. Conoscere i suoi punti forti e i suoi limiti permette di scegliere correttamente fra idrostatica, radar, GWR, capacitivo o ultrasuoni.
La serie PASCAL Ci4 LEVEL di LABOM Mess- und Regeltechnik GmbH è la gamma di riferimento per la misura di livello idrostatico industriale, con custodia inox, software LAB4Level con teach-in della forma del serbatoio, precisione 0,1% FS e ampia disponibilità di certificazioni. MCA è distributore LABOM in Italia per pharma, food, chimica e processo industriale.
Per serbatoi pressurizzati
Per serbatoi atmosferici
Versione modulare "plug and measure"
Servizio MCA su LABOM: selezione tecnica della configurazione, quotazione, gestione fornitura, supporto alla messa in servizio, taratura DAkkS, certificati 3.1 secondo EN 10204. Tempistiche tipiche 2-4 settimane dal preventivo accettato. Vedi il cluster LABOM completo per la gamma estesa: manometri, sonde di temperatura, separatori a membrana, strumentazione sanitaria.
L'idrostatica è uno standard trasversale: dalle reti acquedottistiche al pharma, dal chimico alla nautica. La scelta della tipologia di sensore (relativa vs differenziale) e dei materiali a contatto cambia in base al settore.
Pozzi profondi del Servizio Idrico Integrato, piezometri ARPA per il monitoraggio delle falde, vasche di sollevamento reflue, bacini di compensazione. Sonda sommergibile a pressione relativa con cavo schermato fino a 250 m e tubo capillare di compensazione barometrica.
Bioreattori e fermentatori in pressione, autoclavi e sterilizzatori a vapore, Water for Injection (WFI), clean steam. Trasmettitore differenziale con separatori sanitari tri-clamp, Varivent o BioConnect, certificazioni 3-A ed EHEDG, finitura Ra ≤ 0,8 µm, opzione autoclavabile per CIP/SIP.
Reattori batch, serbatoi di stoccaggio gas-liquido (GPL, NH₃, CO₂), serbatoi di processo in pressione, separatori a membrana per fluidi viscosi/cristallizzanti/aggressivi. Trasmettitori PASCAL Ci4 in zona ATEX, separatori in Hastelloy o tantalio per fluidi corrosivi.
Serbatoi di stoccaggio latte, mosti e vini, fermentatori, sciroppi, bevande gassate (con CO₂ sopra il liquido = serbatoio in pressione). Trasmettitori sanitari con attacchi tri-clamp, finitura per CIP/SIP, materiali FDA-compliant.
Cisterne di gasolio agricolo e industriale, depositi di kerosene, oli combustibili. Sonda sommergibile in inox AISI 316 calata dall'alto, versione ATEX per zone classificate (depositi, distillerie, distributori).
Caldaie a vapore (livello acqua di alimento), deareatori, condensatori, separatori gas-liquido in centrali e cogenerazione. Trasmettitori differenziali con separatori a membrana e capillari ad alta resistenza termica per processi a temperatura elevata.
Inviaci tipo di serbatoio (aperto o pressurizzato), pressione di esercizio, liquido e densità, range di livello richiesto, temperatura di processo, attacco al processo, eventuali certificazioni (ATEX, SIL2, 3-A, EHEDG, FDA). Ti rispondiamo entro 24 ore con la configurazione corretta — sonda sommergibile per serbatoi aperti o trasmettitore LABOM PASCAL Ci4 per serbatoi pressurizzati — e preventivo concreto con codice articolo.
Approfondimenti tecnici e pagine prodotto del cluster "misura di livello idrostatico" e del cluster LABOM (pressione, temperatura, separatori).
La misura di livello idrostatico è una tecnica che determina l'altezza di un liquido in un serbatoio sfruttando la pressione che la colonna di liquido esercita per il proprio peso. Il sensore misura la pressione sul fondo (o vicino al fondo) del serbatoio e, conoscendo la densità del liquido e l'accelerazione di gravità, la converte in altezza secondo la formula h = P / (ρ · g). È una delle tecnologie più diffuse al mondo per la misura continua di livello, con una quota di mercato di circa il 40% sulle misure elettroniche di livello nei processi industriali.
La formula fondamentale è P = ρ · g · h, dove P è la pressione idrostatica (in pascal o bar), ρ è la densità del liquido (in kg/m³), g è l'accelerazione di gravità (9,81 m/s²), e h è l'altezza della colonna di liquido (in metri). Invertendo per ricavare il livello: h = P / (ρ · g). Per l'acqua dolce (ρ = 1000 kg/m³) ogni metro di colonna corrisponde a circa 100 mbar = 9,81 kPa. Per gasolio (ρ ≈ 840 kg/m³) ogni metro corrisponde a circa 82 mbar. Per acqua marina (ρ ≈ 1025) 1 metro ≈ 100,5 mbar.
Il sensore a pressione relativa (sonda sommergibile) misura la pressione del liquido rispetto alla pressione atmosferica esterna, ed è la scelta per serbatoi aperti o ventilati alla pressione atmosferica (cisterne, pozzi, vasche, bacini). Il trasmettitore a pressione differenziale misura la differenza tra due punti: la pressione sul fondo del serbatoio e la pressione del cielo (gas o vapore sopra il liquido), ed è la scelta obbligata per serbatoi chiusi in pressione (autoclavi, reattori chimici, serbatoi gas-liquido, autoclavi pharma). In serbatoi pressurizzati il sensore relativo darebbe una lettura sbagliata perché sommerebbe la pressione del cielo a quella della colonna di liquido.
L'idrostatica è la scelta migliore quando: (1) il liquido ha densità nota e stabile nel tempo, (2) il serbatoio è aperto/ventilato (sensore relativo) oppure pressurizzato ma con processo stabile (sensore differenziale), (3) la geometria del serbatoio è complessa o con ostruzioni interne (l'idrostatica è indifferente alla geometria), (4) ci sono schiuma, vapori condensanti o turbolenza superficiale che disturberebbero radar e ultrasuoni, (5) serve un costo per punto contenuto. Va invece evitata su liquidi a densità variabile (concentrazione chimica, miscelazione, salinità variabile), perché la lettura dipende direttamente dalla densità: in questi casi radar e GWR (che misurano l'altezza geometrica) sono preferibili.

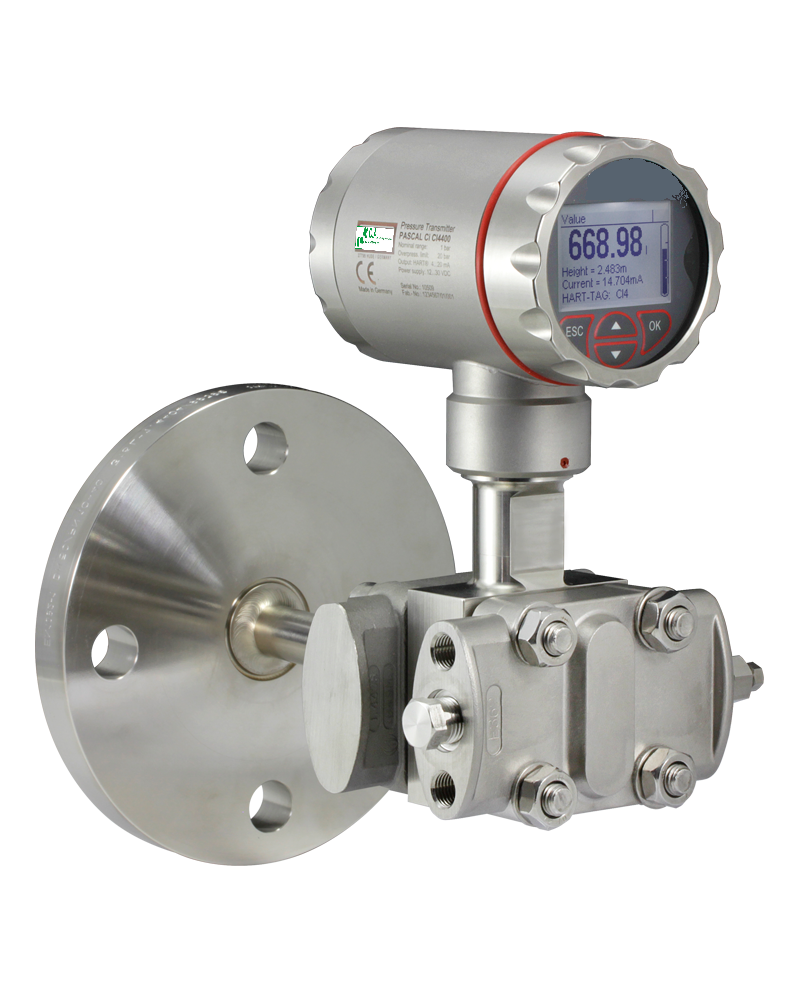

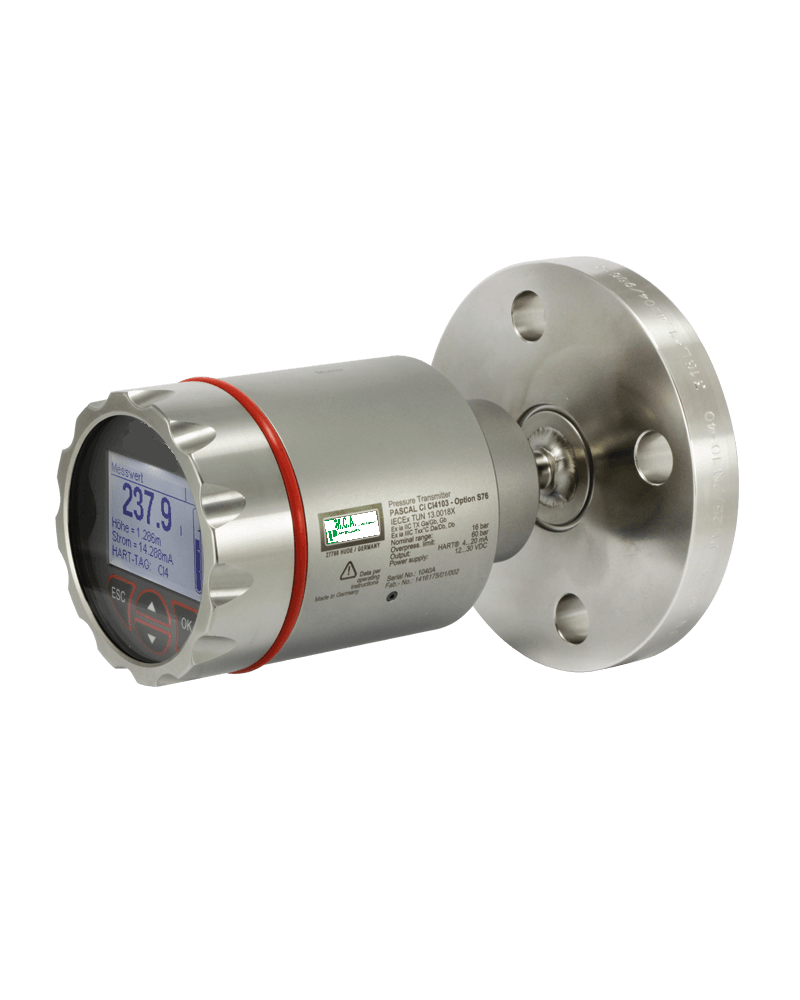

Sono trasmettitori digitali della serie PASCAL Ci4 del produttore tedesco LABOM, specifici per la misura di livello idrostatico. Il CI4400 è la versione per serbatoi pressurizzati con separatore a membrana montato lato plus, range nominali 0,25 / 1 / 4 / 16 bar, uscita 4-20 mA + HART, custodia inox 1.4301 o 1.4404 (316L), precisione 0,1% FS. Il CI4200 è la versione standard per serbatoi atmosferici con range fino a 16 bar, precisione 0,1%, temperatura processo fino a 200 °C, opzionale SIL2, compensazione termica attiva (ATC), approvazione NAMUR NE95. Entrambi usano il software LAB4Level con teach-in della forma del serbatoio (calcolo automatico altezza, volume e peso). Distribuiti in Italia da MCA Strumentazione Industriale.

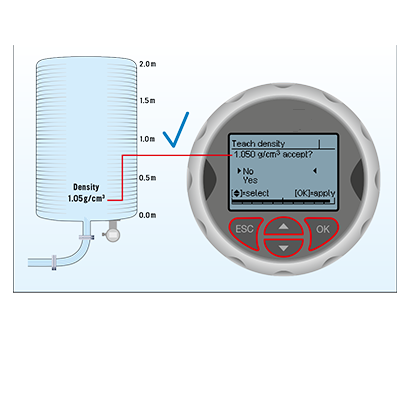

LAB4Level è il software di parametrizzazione integrato nei trasmettitori LABOM PASCAL Ci4 LEVEL. Permette di impostare tutti i parametri chiave del processo (densità, range, attacco al processo, materiali) attraverso un wizard guidato passo-passo. La funzione di teach-in apprende automaticamente la forma del serbatoio: l'utente inserisce il volume di riempimento (o il peso) a diversi intervalli durante il primo ciclo, e lo strumento calcola tutti i parametri rimanenti. Il valore misurato può poi essere visualizzato in tempo reale come livello, volume o peso del contenuto del serbatoio. Elimina la necessità di tabelle di calcolo manuali per serbatoi a forma irregolare.
La precisione tipica dei trasmettitori idrostatici industriali è dello 0,1-0,2% del fondo scala per i modelli di precisione (es. LABOM PASCAL CI4400/CI4200, Endress Deltabar, VEGABAR), e dello 0,25-0,5% per i modelli standard. La stabilità nel tempo è eccellente, inferiore a 0,1% FS/anno per i modelli con cella ceramica o capacitiva. La precisione effettiva sul livello dipende però anche dalla stabilità della densità del liquido nel tempo: una variazione dell'1% nella densità si traduce in un errore dell'1% sul livello calcolato.
Sì, ma con il sensore corretto. Su serbatoi chiusi ventilati alla pressione atmosferica (con sfiato libero) un normale sensore di pressione relativa funziona come su un serbatoio aperto. Su serbatoi chiusi in pressione (autoclavi, reattori, serbatoi gas-liquido) serve un trasmettitore di pressione differenziale che sottrae automaticamente la pressione del cielo del serbatoio. La soluzione standard è il LABOM PASCAL CI4400 con separatore a membrana montato lato plus, oppure il PASCAL CV Delta P modulare. Questi strumenti misurano correttamente il livello anche in serbatoi a 0,25-16 bar di pressione di esercizio.
No, ed è uno dei suoi vantaggi tecnici principali. Il sensore idrostatico è immerso nel liquido (sonda sommergibile) o connesso al fondo del serbatoio tramite separatore a membrana (trasmettitore di processo): misura la pressione della colonna di liquido vera, non la posizione della superficie superiore. Per questo motivo è completamente immune da schiuma persistente, vapori condensanti, oscillazioni del pelo libero, agitatori meccanici, e installazioni interne al serbatoio che invece disturbano radar non guidato e ultrasuoni.
Per applicazioni pharma, biotech, food e beverage si richiedono finiture sanitarie (Ra ≤ 0,8 µm), attacchi tri-clamp, Varivent o BioConnect, certificazioni 3-A ed EHEDG, materiali FDA-compliant. La gamma LABOM include versioni sanitarie complete; per processi CIP/SIP autoclavabili sono disponibili modelli specifici. Per applicazioni di sicurezza funzionale si richiede SIL2 (opzionale su CI4200 e CI4400). Per zona ATEX servono versioni Ex-ia con barriera a sicurezza intrinseca. MCA può fornire i certificati 3.1 secondo EN 10204 con taratura DAkkS direttamente dal laboratorio LABOM.
