Valvola modulante per vapore e acqua
Guida completa alla scelta tra 2 vie, 3 vie, miscelatrici e deviatrici
MCA Strumentazione Industriale
Guida completa alla scelta tra 2 vie, 3 vie, miscelatrici e deviatrici
Hub tecnico + guida scelta + selezione prodotti
La valvola modulante è una valvola di regolazione usata per controllare la portata del fluido durante il processo industriale, modulando la posizione dell'otturatore tra apertura e chiusura.
Nel controllo di vapore, acqua calda, acqua refrigerata e fluidi di processo, la scelta corretta della valvola modulante influisce direttamente su stabilità, precisione di regolazione, consumi energetici e continuità di esercizio. Per questo non basta sapere che serve una valvola di regolazione: bisogna capire se conviene una valvola modulante a 2 vie, una valvola modulante a 3 vie, una configurazione miscelatrice oppure deviatrice.
In questa pagina trovi una guida completa per orientarti tra tipologie, principio di regolazione lineare o equipercentuale, applicazioni industriali e una sezione di scelta prodotti con i modelli presenti nel catalogo MCA.
| Scenario | Soluzione indicata | Perché |
|---|---|---|
| Regolazione portata su una sola linea | Valvola modulante a 2 vie | Controlla direttamente il passaggio del fluido lungo una singola utenza o ramo. |
| Miscelazione di due flussi | Valvola modulante a 3 vie miscelatrice | Permette di combinare due ingressi per ottenere la temperatura o la portata desiderata. |
| Deviazione del flusso verso due uscite | Valvola modulante a 3 vie deviatrice | Ripartisce il fluido tra due linee in funzione della logica di controllo. |
| Regolazione fine a basse portate e risposta progressiva | Caratteristica equipercentuale | Aiuta a modulare meglio nella prima parte della corsa e a rendere più stabile il controllo. |
| Vapore o acqua di processo con elevate temperature | Selezione in funzione di corpo, Kv e temperatura | Materiale del corpo, diametro, classe PN e massima temperatura cambiano la compatibilità applicativa. |
La valvola modulante non lavora semplicemente aperto/chiuso: varia la sezione di passaggio in modo continuo per seguire il segnale di comando.
La scelta dipende dalla logica impiantistica: regolazione su linea singola, miscelazione di due flussi oppure deviazione verso due rami.
Una modulazione corretta riduce oscillazioni, migliora il controllo termico e aiuta a contenere sprechi energetici e shock di processo.
La valvola modulante regola la portata del fluido agendo sulla posizione dell'otturatore tra la completa chiusura e la completa apertura. In pratica, invece di aprire o chiudere in modo netto, la valvola si posiziona in punti intermedi per adeguare il passaggio del fluido alle esigenze del processo.
Questo comportamento è particolarmente utile su vapore, acqua calda, acqua refrigerata e fluidi di servizio, dove la richiesta di energia o portata varia nel tempo. In questi casi una valvola modulante permette un controllo più fine rispetto a una semplice valvola on-off.
L'apertura, la chiusura e l'azione modulante dipendono dal sistema di attuazione. Nella pagina prodotti storica MCA viene evidenziato l'uso di servomotore e testata pneumatica, con combinazioni diaframma/molle che coprono diversi range di segnale di ingresso.
La distinzione tra queste famiglie è fondamentale sia per il posizionamento SEO sia per la scelta tecnica corretta. Non sono sinonimi: cambiano funzione, schema impiantistico e obiettivo di regolazione.
| Tipo | Funzione | Schema | Uso tipico | Vantaggio principale |
|---|---|---|---|---|
| Valvola modulante a 2 vie | Regola il passaggio del fluido su una sola linea | Ingresso e uscita | Scambiatori, batterie, utenze singole | Controllo diretto della portata |
| Valvola a 3 vie miscelatrice | Miscela due fluidi o due rami in ingresso | Due ingressi e un'uscita | Controllo temperatura, circuiti miscelati | Regolazione stabile della temperatura finale |
| Valvola a 3 vie deviatrice | Devia il flusso verso due uscite | Un ingresso e due uscite | Bypass, deviazione di circuito, ripartizione flusso | Gestione flessibile di due rami |
Nella regolazione lineare l'aumento della portata è costante al crescere dell'apertura della valvola lungo tutta la corsa. È una scelta utile quando si cerca un comportamento semplice e prevedibile rispetto al movimento dell'otturatore.
Con la caratteristica equipercentuale l'aumento della portata è proporzionale alla portata stessa. Questo consente una regolazione più fine alle basse portate e una modulazione progressiva nelle condizioni di carico più elevate.
Qui sotto trovi una sezione di scelta prodotti costruita mantenendo i link originali alle immagini e ai PDF già presenti nella pagina storica “valvola modulante per vapore e acqua”. Questa parte è utile sia per l'utente sia per la costruzione del cluster, perché collega il contenuto guida alle schede e alla documentazione tecnica.
| Corpo | GGG-40.3 |
| Dimensioni | DN15 – DN100 |
| Temperatura max | 250°C |

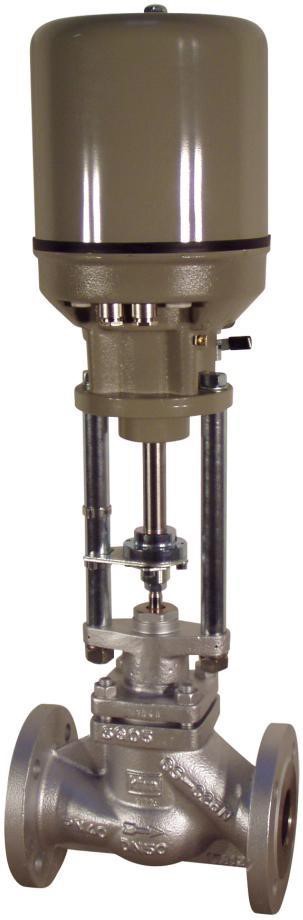

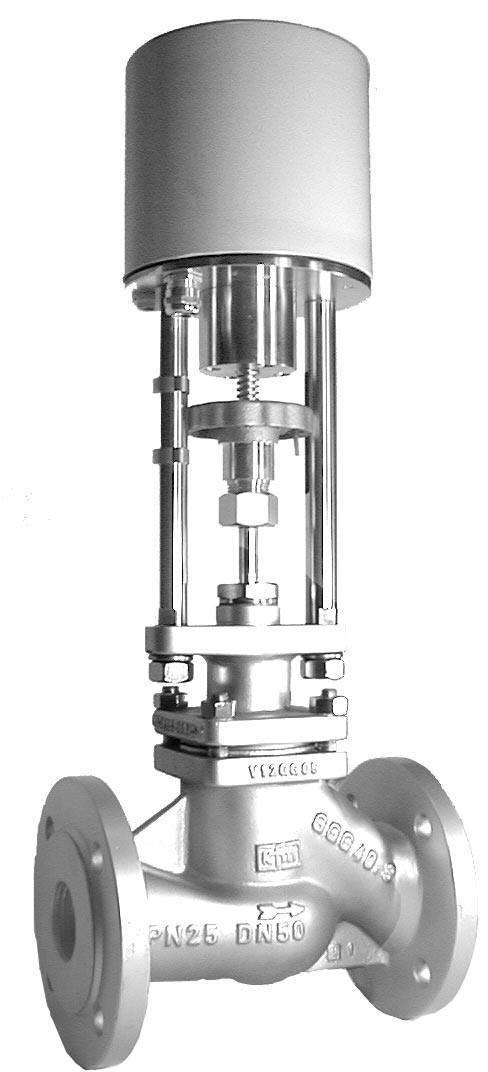

| Tipo | Valvola modulante a 2 vie |
| Corpo | EN-GJS-400 |
| Dimensioni | DN50 – DN150 |
| Temperatura max | 400°C |
| Tipo | Valvola modulante a 2 vie |
| Corpo | EN-GJS-400 |
| Dimensioni | DN15 – DN150 |
| Temperatura max | 350°C |

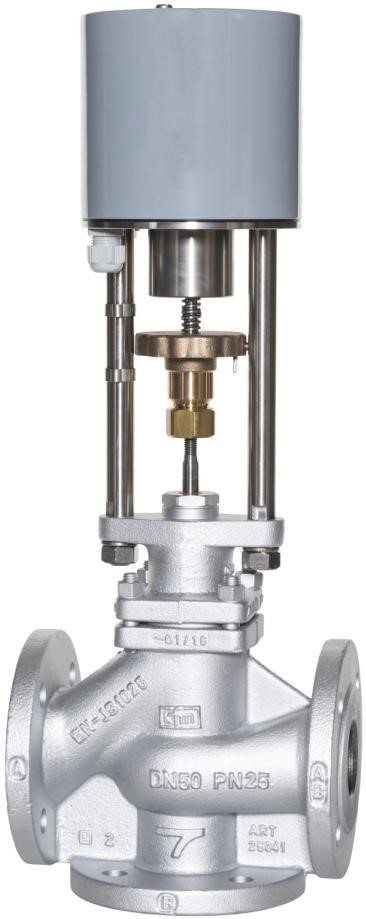

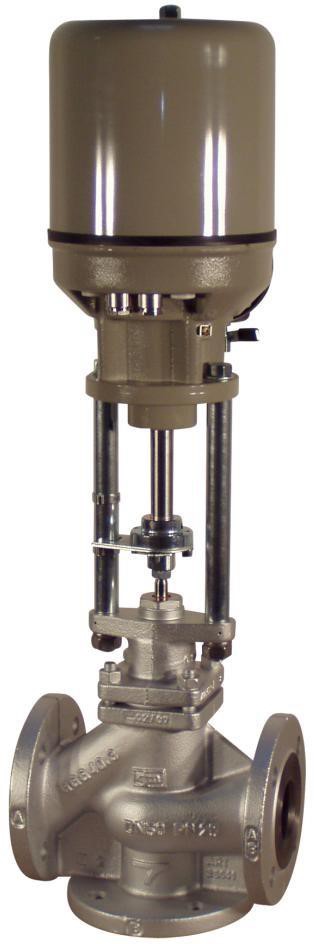

| Tipo | Valvola modulante a 3 vie miscelatrice |
| Corpo | EN-GJS-400 |
| Dimensioni | DN50 – DN150 |
| Temperatura max | 350°C |

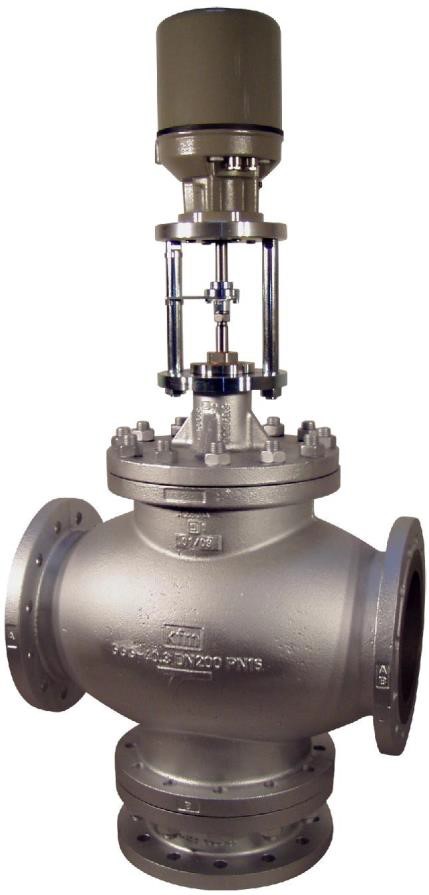

| Tipo | Valvola modulante a 3 vie miscelatrice |
| Corpo | GGG-40.3 |
| Dimensioni | DN200 |
| Temperatura max | 350°C |
| Tipo | Valvola modulante a 3 vie miscelatrice |
| Corpo | EN-GJS-400 |
| Dimensioni | DN15 – DN150 |
| Temperatura max | 350°C |
| Tipo | Valvola modulante a 3 vie deviatrice |
| Corpo | EN-GJS-400 |
| Dimensioni | DN50 – DN150 |
| Temperatura max | 350°C |
| Tipo | Valvola modulante a 3 vie deviatrice |
| Corpo | GGG-40.3 |
| Dimensioni | DN200 |
| Temperatura max | 350°C |
| Tipo | Valvola modulante a 3 vie deviatrice |
Le valvole modulanti per vapore e acqua sono utilizzate in numerosi processi industriali dove è necessario mantenere una portata o una temperatura in modo progressivo e controllato. Nella pagina storica MCA vengono richiamati settori come tintoria, tessile, chimico, termoregolazione, alimentare e farmaceutico.
Controllo della temperatura su linee acqua calda, acqua refrigerata o vapore per mantenere il processo entro il set point.
Regolazione fluido in impianti tessili, chimici, alimentari e farmaceutici dove una variazione brusca comprometterebbe qualità o stabilità.
Miscelazione o deviazione dei flussi nei circuiti di riscaldamento e raffreddamento per migliorare efficienza e continuità operativa.
La valvola modulante per vapore viene utilizzata quando non basta aprire o chiudere il passaggio del fluido, ma serve una regolazione continua e precisa della portata per mantenere stabile il processo. Nelle applicazioni a vapore la modulazione è particolarmente importante perché il fluido trasporta una grande quantità di energia termica: anche una variazione ridotta della portata può produrre effetti immediati sulla temperatura di scambiatori, batterie, serpentine e utenze di processo.
Rispetto a una logica on/off, la valvola modulante consente di evitare sbalzi termici, ridurre oscillazioni di temperatura e migliorare la stabilità dell’impianto. Per questo motivo è una scelta frequente nei sistemi di termoregolazione industriale, nei circuiti di riscaldamento a vapore, negli scambiatori di calore e in tutti i processi in cui il controllo deve essere progressivo e non brusco.
La valvola modulante per vapore è indicata quando bisogna regolare in modo continuo la potenza termica trasferita al processo, evitando aperture e chiusure improvvise che causano instabilità o consumi inutili.
Con il vapore, una regolazione solo aperto/chiuso può generare overshoot, colpi termici e oscillazioni. La modulazione permette invece di seguire il fabbisogno reale del processo.
Scambiatori, batterie di riscaldamento, processi tessili, impianti chimici, alimentari e farmaceutici dove il controllo della temperatura deve essere progressivo e ripetibile.
Nel caso del vapore, la scelta corretta della valvola non dipende solo dal diametro nominale, ma anche da temperatura massima, pressione, materiale del corpo, caratteristica di regolazione e tipo di attuazione. Nella gamma MCA sono presenti soluzioni a due vie e a tre vie, con versioni in PN16, PN25 e PN40, e con temperature che nelle varie famiglie arrivano fino a 250°C, 350°C o 400°C. :contentReference[oaicite:1]{index=1}
Quando si parla di controllo vapore, la distinzione più importante è tra valvole modulanti a due vie, usate per regolare la portata lungo una linea, e valvole modulanti a tre vie, utilizzate quando il circuito richiede una funzione di miscelazione o deviazione. Le valvole a tre vie sono utili quando l’impianto deve ripartire il fluido o mantenere un equilibrio tra diversi rami del processo. :contentReference[oaicite:2]{index=2}
La valvola modulante per acqua è la soluzione indicata quando la portata del fluido deve essere controllata in modo continuo e non semplicemente interrotta. In un circuito acqua, la modulazione permette di adattare la quantità di fluido al fabbisogno reale del processo, migliorando la precisione di regolazione e riducendo le variazioni brusche di temperatura, pressione o portata.
Nelle applicazioni industriali e nella termoregolazione, la valvola modulante per acqua viene scelta quando è necessario mantenere il sistema più stabile, efficiente e ripetibile. Questo vale sia per acqua calda sia per acqua di processo, specialmente nei casi in cui una semplice valvola on/off porterebbe a continui cicli di apertura e chiusura con scarsa precisione di controllo.
La valvola modulante non lavora solo in apertura o chiusura totale, ma posiziona l’otturatore in modo intermedio per seguire la richiesta reale dell’impianto.
Una regolazione progressiva riduce gli sbalzi e aiuta a mantenere costanti temperatura, portata e comportamento del processo.
Le valvole a due vie sono usate per la regolazione della portata in linea; quelle a tre vie entrano in gioco quando serve miscelare o deviare il fluido.
Per l’acqua, una delle valutazioni più importanti riguarda la tipologia di regolazione. Nelle valvole modulanti MCA la regolazione può essere lineare oppure equipercentuale. La caratteristica lineare offre una variazione costante della portata lungo la corsa della valvola, mentre quella equipercentuale consente una regolazione più fine alle basse portate e una modulazione più ampia nella parte finale della corsa. :contentReference[oaicite:3]{index=3}
Questa distinzione è utile soprattutto nei circuiti acqua dove serve una risposta più progressiva e controllata in funzione delle condizioni operative reali. Inoltre, le valvole modulanti per acqua possono essere impiegate in diversi settori industriali, inclusi termoregolazione, industria di processo, tessile, chimico, alimentare e farmaceutico. :contentReference[oaicite:4]{index=4}
Dal punto di vista costruttivo, MCA propone valvole con corpi in EN-GJS (GGG), GP240GH (GS) e GX5CrNiMo (VA), studiate per ottimizzare la portata massima, il Kv e ridurre le perdite di carico. Anche per l’acqua, quindi, la scelta non dipende solo dal fluido ma dal comportamento richiesto al circuito: regolazione in linea, miscelazione o deviazione. :contentReference[oaicite:5]{index=5}
Questo hub è pensato per diventare il nodo centrale del cluster SEO. Da qui puoi collegare le future verticali specialistiche su applicazione, fluido e configurazione valvola.
Approfondimento sulla regolazione diretta della portata su linea singola, con criteri di selezione di diametro, Kv e schema impiantistico.
Verticale dedicata alle configurazioni 3 vie, con differenze tra miscelatrice e deviatrice e contesti d'uso.
Pagina specifica per il controllo della temperatura finale mediante miscelazione di due flussi.
Approfondimento sulle valvole che deviano il fluido verso due uscite in funzione del comando e della logica di regolazione.
La differenza non è solo nel numero di attacchi: cambia completamente il modo in cui il circuito regola, miscela o devia il fluido.
Lineare ed equipercentuale non sono equivalenti. La scelta incide sulla stabilità del processo e sul comportamento alle basse portate.
Temperatura, materiale del corpo, classe PN, tipologia di fluido e schema impiantistico devono essere valutati insieme.
Inviaci fluido, temperatura, pressione, diametro, classe PN, schema impiantistico e funzione richiesta. MCA può aiutarti a capire se orientarti su 2 vie, 3 vie, miscelatrice o deviatrice per vapore e acqua.
È una valvola di regolazione che controlla in modo progressivo la portata del fluido, posizionando l'otturatore tra apertura e chiusura in base al segnale di comando.
Quando il processo richiede un controllo graduale di portata o temperatura, ad esempio su scambiatori, batterie, linee di processo e termoregolazione.
La 2 vie regola la portata su una sola linea. La 3 vie può invece miscelare due flussi in ingresso oppure deviare il fluido verso due uscite.
La miscelatrice combina due flussi per ottenere una condizione di uscita desiderata, mentre la deviatrice instrada il flusso verso uno dei due rami o li ripartisce secondo la regolazione richiesta.
Dipende dal processo. La lineare è più diretta e costante lungo la corsa, l'equipercentuale è spesso preferita quando servono regolazioni più fini alle basse portate e una modulazione più progressiva.
MCA opera da Bollate, provincia di Milano, e supporta applicazioni industriali in tutta Italia. Per richieste su valvole modulanti per vapore e acqua puoi inviare direttamente i dati del tuo impianto o della tua utenza di processo.
